Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее - одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое - подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.
Типы розеток, используемых в жилых помещениях
Что такое розетка, знают даже дети. Розетка - это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки. Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.
Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.
Систематика розеток по их конструкции
Рассмотрим сначала конструктивное деление розеток на типы:
- накладные розетки для открытой проводки - устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
- встроенные или скрытые розетки для внутренней проводки - устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
- розетка с винтовым зажимом клеммы - в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
- розетка с клавишным зажимом - фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт
Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные - два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).
Группировка розеток по их назначению
Теперь рассмотрим разделение розеток на типы по назначению:
- розетка с заземлением - с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
- закрытая розетка - в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
- розетка с программируемым включением/отключением - в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
- розетка с выталкивателем вилки - с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
- уличная розетка - розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 - от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
- розетка для ванной - с повышенной защитой от проникновения влаги (маркировка от IP44)
По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки - ведь это значительно безопаснее. В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.
Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.
Стиль и дизайн розеток
Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней "лейбла", тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки - где оплата идет именно за качество, а не за "крутость" фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.
Монтаж розеток своими руками
Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки - это уже темы для отдельного разговора.
Схема замены розетки

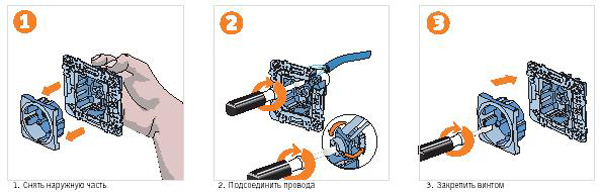

Общая схема подключения новой розетки выглядит таким образом:
- отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
- проверить отсутствие тока в розетке - индикатором или любым электроприбором, например, феном или настольной лампой
- снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
- почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
- подготовить провода к подсоединению (обрезать до нужной длины - где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости - пропаять)
- подсоединить провода к рабочей части новой розетки
- аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
- установить декоративную рамку
- привинтить верхнюю крышку новой розетки
- включить электричество
Теперь пройдемся по тем мелочам, которые могут оказаться важными.
Некоторые нюансы подключения проводов
Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.
В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:
- фаза - провод обычно имеет белый, красный или коричневый цвет изоляции
- ноль - синий (голубой) или черный цвет изоляции
- земля - желто-зеленый, или желтый, или зеленый цвет изоляции
Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля "земли" к центральной клемме с усиками, выходящими в корпус розетки.
Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке - в направлении прикручивания винта.
Зачищать концы проводов также следует правильно. Самый лучший способ - воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод. Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.
Как подключить двойную розетку
Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.
Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.
А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода - от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.
Вот и все! Это действительно несложно - наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!
