Временами в доме возникает проблема с электрической проводкой и электроприборами. Вызывать при каждом случае специалиста не всегда удобно (время Временами в доме возникает проблема с электрической проводкой и электроприборами. Вызывать при каждом случае специалиста не всегда удобно (время ожидания, оплата услуг), да и не всегда целесообразно. Большинство неисправностей можно легко устранить самому в считанные минуты. Например, при потере контакта в розетке или выключателе. Но для этого необходимо найти проблемное место и устранить неисправность. А как найти, если электрический ток невидим и опасен? Да и проводник или в стене спрятан, или в изоляционном материале.
Значит для этих целей, нам необходим надежный и недорогой прибор (дорогой для простых работ с электрическими цепями просто ни к чему), который позволял бы нам «увидеть» где есть напряжение, а где нет. Этот универсальный и доступный прибор – индикаторная отвертка. О ней и пойдет речь в данной статье.
Содержание
- Виды и принцип работы индикаторной отвертки
- Способы применения
- Модели и их способности
- Как проверить индикаторную отвертку?
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.
Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

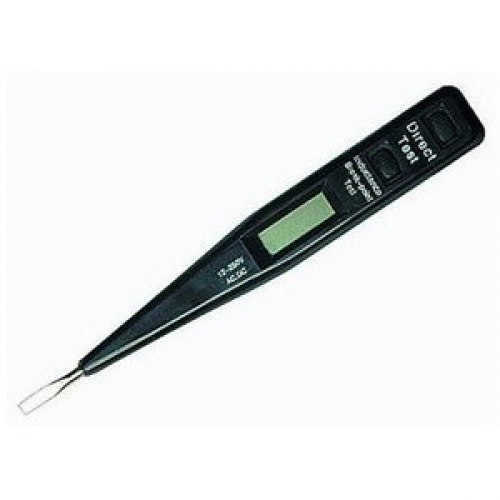

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Способы применения
Рассмотрев виды, давайте познакомимся с тем, как правильно пользоваться индикаторной отверткой. Прежде всего, необходимо помнить о правилах безопасности при работе с электросетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые установлены в местах ввода в жилище. Не разбирайте розетку, переноску или настольную лампу при наличии напряжения в сети квартиры или дома.
Так же необходимо понимать принцип устройства электропроводки и приборов которіе ее потребляют. Основное правило: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда когда плюс или фаза через электрическую цепь этого прибора попадет в минусовой или нулевой провод сети. И никак иначе. Если эта цепь разорвана или перекрыта (транзистором, диодом и др.) – прибор работать не будет. Для электроники и сложных электроприборов индикаторная отвертка мало пригодна. Но для проверки исправности цепи до этих приборов – исключительно удобная вещь.
По принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – его и называют фазой (+). Второй провод – ноль, обратный провод, ведущий на трансформатор (-). Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».
При любом ремонте электропроводки необходимо убедится в отсутствии фазы. Помним два провода, один фаза – бьется и ноль – не бьется. Для того что бы определить «кто из них кто» и нужна индикаторная отвертка. Вставляем в розетку или прикасаемся к проводнику, если светится – фаза, нет – ноль. Это важно в случае подключения осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, так же на центральный контакт патрона для лампы должен приходить плюс.
Для того что бы проверить включенные электроприборы на пробой фазы на корпус достаточно прикоснутся к любой розетке, если она имеет подключенные заземляющие контакты. Те, что по краям розетки выступают. Если лампочка горит или слышим звуковой сигнал – какой-то из приборов пробивает на корпус. Для определения такого прибора, их достаточно по очереди выключать и сети, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, прибор в котором происходит утечка напряжения, найден.
Данные виды работы доступны обычным отверткам. Если мы обладаем индикаторной отверткой с батарейками, тогда можем значительно больше. Так для определения целостности лампы достаточно одной рукой держать цоколь, а второй касаясь пятачка отвертки приставить жало к центральному контакту лампы. Если индикатор светиться/пищит – лампа цела.
Точно так же проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а ко второму касаемся жалом отвертки. Если провод цел – отвертка засветится, если обрыв – реакции не будет никакой. Конечно же, проводник должен быть без напряжения! Кстати проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким образом проверить невозможно.
Для проверки работоспособности удлинителя при помощи индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок провода и зачищаем концы. Вставляем в любую розетку удлинителя, так что бы контакты были закорочены. Берем вилку и один контакт держим рукой, а второго касаемся отверткой. Если цепь удлинителя исправна отвертка будет светиться. Не забудьте забрать перемычку – иначе закоротите проводку при включении в сеть.
Если не светится – подключаем удлинитель в сеть, берем отвертку за жало и рукояткой отвертки медленно ведем вдоль провода. В месте, где отвертка перестанет светить или потеряет интенсивность индикации – место повреждения. Отключаем от сети удлинитель, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Изолируем и пользуемся далее. Или покупаем новый удлинитель, кому как нравится.
Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т.к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.
Как видим, область применения такого инструмента довольно широка, всех случаев применения не перечесть. Можно даже проверить, не пробит ли диод.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках - работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
