Как заменить ТЭН в водонагревателе

Электрические водонагреватели прочно вошли в нашу жизнь, будь то применение дома или в загородном доме. Но, как и любая техника, они требуют ухода и

Электрические водонагреватели прочно вошли в нашу жизнь, будь то применение дома или в загородном доме. Но, как и любая техника, они требуют ухода и ремонта. А по закону Мерфи: «Если есть вероятность того, что какая-нибудь неприятность может случиться, то она обязательно произойдёт». И произойдет в самое неподходящее для нас время.

А для того что бы этого не произошло, очень важно следить за техническим состоянием водонагревателя. И в данном обзоре мы рассмотрим периодичность обслуживания, как заменить ТЭН в водонагревателе и как это делать собственными руками, не прибегая к помощи сервисного центра.

Содержание

1. Конструкция электрических водонагревателей накопительного типа
2. Когда необходима замена анода и ТЭНа?
3. Порядок действий при замене ТЭНа

Конструкция электрических водонагревателей накопительного типа

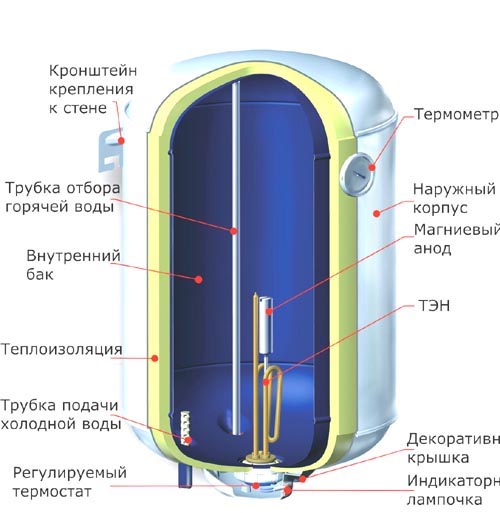

Для того чтобы отремонтировать бойлер или провести техническую ревизию необходимо начать с теоритической части, чем мы и займемся. Устройство электрического водонагревателя не сложно. Начнем по порядку. Конструкция этого устройства состоит из:

• корпус – это основная часть, пожалуй, самая большая, на ее основе собирается вся конструкция;
• слой теплоизоляции, он необходим для устранения теплопотерь нагретой воды;
• емкость для воды, бак, в котором происходит нагрев воды;
• трубка для забора горячей воды, легко различается по размерам;
• магниевый анод, основное средство защиты от коррозии бака и ТЭНа;
• ТЭН – осуществляет нагрев воды в бойлере, принцип его работы таков же, как и в электрочайнике;
• трубка для подачи холодной воды;
• датчики, пожалуй, самая технологичная часть водонагревателя, к ним относятся терморегулятор, термовыключатель и термостат, они осуществляют автоматическое включение/выключение подогрева воды и защиту;
• панель управления: ручка регулятора термостата, индикаторы включения и переключатель режимов.

Вот основные части любого электрического водонагревателя. Теперь давайте рассмотрим вкратце, как это работает.

При открытии крана с холодной водой емкость бака начинает заполняться, после того как воздух через трубку забора горячей воды стравлен, можно включить устройство в сеть. Термодатчики фиксируют низкую температуру воды в бойлере и замыкают электрическую цепь нагрева ТЭНов. Начинается нагрев воды в водонагревателе. В зависимости от положения термостата, его выставляет пользователь вручную при помощи панели управления, вода нагревается до требуемой температуры. Как только заявленная температура терморегулятора и термостата совпадает – происходит выключение ТЭНа, бойлер переходит в режим поддержания необходимой температуры воды. При заборе горячей воды вышеописанная процедура повторяется вновь, температура воды падает, терморегулятор замыкает цепь нагрева ТЭНов.

При этом индикатор в виде горящей лампочки (светодиода) оповещает пользователя о начале нагрева (горит) или окончании подогрева (не горит).

В разных моделях и у разных производителей устройство водонагревателя может оборудоваться дополнительными системами защиты, цифровыми дисплеями и т.п. Но принцип действия у всех таков как описано выше.

Когда необходима замена анода и ТЭНа?

Если говорить коротко то техническое обслуживание водонагревателя необходимо проводить один раз в год, с чисткой. Магниевый анод меняется на протяжении 15 – 18 месяцев непрерывной работы, а замена ТЭНа в водонагревателе – по мере выхода из строя.

Под техническим обслуживанием водонагревателя подразумевается его разборка, проверка состояния анода, ТЭНа и очистка от осевшего ила и накипи. Такая проверка необходима как минимум по двум причинам: позволяет продлить срок службы устройства и вовремя заметить износ элементов с дальнейшей их заменой. По поводу санитарии, думаю все понятно по вышеизображенному фото.

Магниевый анод, изображен на фотографии, основной элемент защиты металлических частей водонагревателя от электрохимической коррозии. Требует замены при износе более 40%. Определяется очень просто – положите рядом анод из работающего бойлера и новый, если вид б/у «жалкий» - меняйте.

Защита с применением магниевого анода работает по следующему принципу: магний более активно взаимодействует с водой, нежели железо, таким образом, он фактически берет на себя «атаку» атомов кислорода образуя оксид магния. При этом атомы железа остаются не тронутыми, и бак не повреждается коррозией. Кроме того, при взаимодействии кислорода и магния образуется «мягкая» соль Mg(OH)3, которая легко удаляется при очистке водонагревателя. Именно в связи с вышеупомянутыми свойствами важно следить за состоянием магниевого анода и проводить своевременную замену.

Признаки необходимости замены ТЭНа в водонагревателе Электролюкс заметны как при обслуживании водонагревателя (при наличии следов повреждения защитной оболочки), так и при следующих ситуациях:

• срабатывает защита УЗО при включении бойлера, что говорит о коротком замыкании или существенной утечке тока, как правило, в таких ситуациях нагревательные элементы пришли в неисправность;
• водонагреватель включен, но нагрев воды не происходит, если при проверке мультиметром напряжение на контактах ТЭНа в наличии – скорее всего обрыв.

Порядок действий при замене ТЭНа

Процедура замены ТЭНа в водонагревателе Аристон, к примеру, и техническое обслуживание практически идентичны, и ничего очень сложного не представляют. Рассмотрим пошагово.

Инструмент: нам понадобятся отвертки крестообразная и прямая; ключи гаечные (желательно накидные) с размерами на 14/22 и 8/10; пассатижи; мультиметр; ветошь, которая хорошо впитывает влагу или салфетки (много); сами элементы ТЭН и (или) магниевый анод.

Когда все подготовлено, начинаем разборку:

• Отключаем подачу воды, как правило, краник для перекрытия воды находится вблизи бойлера, если нет, отключаем ввод от стояка или любым доступным Вам способом;
• Отключаем водонагреватель от сети, либо вилкой из розетки, либо другим способом доступным Вам;
• При помощи отвертки снимаем защитную крышку и меряем мультиметром отсутствие напряжения на клеммах ввода. Кстати, в данной ситуации при помощи шкалы для измерения сопротивления (ОМ) можно проверить целостность самих ТЭНов, для этого отсоединяем провода с контактов нагревательных элементов и меряем. Если они целые – прибор покажет сопротивление, стрелка отклонится, если нет – нуждаются в замене.

• Приступаем к спуску воды из устройства. Спуск воды будет зависеть от способа Вашего подключения. Если заботливый монтажник при установке водонагревателя предусмотрел отдельный краник на вводе холодной воды – все просто, одеваем шланг, направляем в канализацию, открываем вентиль и ждем, пока сбежит. Если такого подключения нет, будет посложнее. Придется открутить шланг подачи холодной воды и спускать воду в ведро, при больших объёмах бойлера – удовольствие ниже среднего… Не забудьте кран выхода горячей воды открыть, это необходимо для доступа воздуха в бак – быстрее вода сбежит.
• После спуска воды, можно снимать бойлер с крепления на стене, если есть свободный доступ к ТЭНам – можете не снимать. Как Вам удобней.

• Отсоединяем провода и записываем, какой цвет провода откуда. Как правило, на вводе расцветка следующая: коричневый – фаза, синий – ноль, другой расцветки – заземление. Если есть возможность сфотографировать – сделайте, вполне может пригодиться.

• Отключив провода, приступаем к снятию ТЭНа. Крепление организовано, как правило, при помощи 6 болтов, но в разных моделях крепление может различаться, например как в модели на фотографии ниже. Все гайки откручивать не спешим, хотя воду мы слили, ее часть, а также накипь и прочая грязь там осталась. Постепенно откручиваем и сливаем остатки в таз или любую другую емкость. Если Вы сняли с крепления бойлер, здесь проще – раскручиваем все болты и вынимаем ТЭН. Переворачиваем водонагреватель и сливаем остатки жидкости.

​

• В некоторых бойлерах применяются электронные платы управления, не пугайтесь, там может быть много проводов, но не все так страшно как кажется. Во – первых, отсоединяя провода, записывайте или фотографируйте. Во-вторых, многие клеммы имеют свои исполнения и в другие разъёмы просто не войдут. Если все делать внимательно и не спешить – шанс ошибиться очень не большой.
• Вынув ТЭНы – проводим очистку внутренней емкости бака при помощи ветоши или салфеток. Даем высохнуть, эту процедуру можно ускорить при помощи обычного фена для волос.

• Меняем ТЭН, при необходимости анод и в обратной последовательности все собираем. Крепим ТЭН. Герметичность бака и основания ТЭНа обеспечивает резиновая прокладка, если она целая – ставим назад, если имеет вмятины или разрывы – придётся приобрести новую, иначе прибор даст течь.
• Подключаем электрическую часть, руководствуясь записями или снимками, еще раз все перепроверяем на соответствие первоначального вида. Крепим защитную крышку, соединяем шланги и пробуем подачу холодной воды. В СЕТЬ НЕ ВКЛЮЧАЕМ!
• Если емкость бойлера заполняется, течь отсутствует – дожидаемся, пока через кран горячей воды перестанет выходить воздух. Если и дальше проблем герметичности не обнаружено, можно включать в сеть. Ждем, пока нагреется вода, и если все сделано, верно – пользуемся, как и раньше в свое удовольствие.

Купить ТЭН или анод не составит труда. Например, цена ТЭНа для водонагревателя Термекс мощностью 2кВт в интернет - магазинах колеблется в районе 20 – 30 долларов. Магниевый анод и того дешевле в приделах 3-5 у.е.

Вот собственно и вся процедура, как поменять ТЭН в водонагревателе, работы часика на полтора, но зато сумма, сэкономленная на ремонте, приятно порадует и Вас, и Ваших близких.
