Прошли уже те времена, когда единственным способом обогреть частный дом была печь. Именно по причине отсутствия полноценного отопления и водопровода Прошли уже те времена, когда единственным способом обогреть частный дом была печь. Именно по причине отсутствия полноценного отопления и водопровода с горячей водой многие не хотели жить за городом, перебираясь в комфортабельные многоэтажки. Но блага цивилизации добрались и до загородных домов. Современные технологии и материалы позволяют оборудовать отопление частного дома своими руками, чтобы больше не терпеть лишений. Теперь удобства в загородном доме будут ничуть не хуже городских. Существует несколько способов сделать отопление в частном доме, которые отличаются конструктивными элементами и энергоносителями. О них мы и расскажем в рамках данной статьи.
- Какой может быть система отопления частного дома
- Схема системы отопления частного дома с жидкостным теплоносителем
- Монтаж системы отопления частного дома
Какой может быть система отопления частного дома
В первую очередь системы отопления различаются по типу теплоносителя, который непосредственно и обогревает помещения, отдавая тепло. Различают водяные системы, паровые, воздушные, электрические и открытого огня. Последние реализованы в каминах, русских печах и грубах. В помещениях, где реализовано отопление таким способом, тепло распространяется неравномерно: возле пола холодный воздух, рядом с источником тепла (печью) жарко, а на отдалении воздух холодный. В принципе небольшой дом можно вполне качественно обогреть и печью, но мы не будем заострять внимание на данных системах, а поговорим о тех, которые способны обеспечить более равномерный обогрев большого дома.
Водяное отопление частного дома
Система водяного отопления представляет собой замкнутый контур, по которому циркулирует горячая вода. В качестве нагревающего элемента выступает котел, от него по дому расходятся трубы, в каждой комнате установлены радиаторы, через которые проходит горячая вода и отдает тепло. Отдав тепло, вода снова возвращается в котел, где нагревается, и цикл повторяется.
Для водяной системы подойдет котел на любом доступном топливе. Самыми распространенными являются газовые котлы, так как они экономичны. Устройство отопления в частном доме с помощью природного газа возможно только в том случае, если к дому подведена газовая магистраль. Еще одним недостатком является то, что газовые котлы требуют регулярного обслуживания и контроля специальными службами. Тем не менее, газовое отопление пользуется большим спросом.
Если местность негазифицирована, можно использовать котел на твердом топливе (уголь, дрова, паллеты). В таком случае отопление получится полностью автономным и независящим от подачи энергоносителя. Но для хранения твердого топлива придется оборудовать удобное и сухое хранилище.
Котлы на жидком топливе, например, дизельном, также можно использовать для водяного отопления. Этот способ имеет ряд недостатков: дизельное топливо очень дорогое, отопление получается неэкономичным, для хранения топлива понадобится закопанный в землю резервуар, что, несмотря на все предосторожности, является пожароопасным.
Электрический котел, подключенный к центральному электроснабжению, также будет хорошо выполнять свои функции. Но если уже решили использовать в качестве энергоносителя электричество, целесообразней будет установить электрические радиаторы, чтобы напрямую преобразовывать электрическую энергию в тепловую без посредничества воды.
Для обустройства полностью автономного отопления можно использовать альтернативную электроэнергию, солнечные и ветровые преобразователи, мини-гидростанции и другое.
Мощность котла выбирается в зависимости от площади дома. Примерные характеристики можно посмотреть в таблице.
В водяной системе отопления может циркулировать как вода, так и антифриз. Также в системе могут быть дополнительные элементы по ее регулировке. Расширительный бак служит для сбора лишней жидкости, терморегуляторы необходимы для контроля температуры перед каждым радиатором, циркуляционный насос для принудительного движения воды используется не всегда, а также автоматический воздухоотводчик, запорные и предохранительные клапаны.
Если Вас интересует, сколько стоит отопление частного дома, то рассчитать это можно самостоятельно. Для начала необходимо определиться с видом энергоносителя. Мы рассмотрим вариант с газовым котлом. Итак, нам необходимо приобрести котел, трубы, радиаторы для каждой комнаты, расширительный бак, краны, фитинги, все необходимые сопутствующие материалы. Но перед тем как все это приобретать, следует составить схему отопления частного дома, в которой будет точно указано местоположение котла и радиаторов, длина трубопровода и другое. Проектные работы «влетят в копеечку», разрешения, согласования, плюс еще и монтаж. В итоге провести отопление в частном доме обойдется примерно в 9000 – 11000 у.е.
Стоимость оборудования для отопительной системы во многом будет зависеть от материалов. Например, радиаторы бывают чугунными, стальными, алюминиевыми, из нержавеющей стали. Самые дешевые чугунные, они же самые тяжелые и недолговечные. Из нержавейки самые дорогие, немногие могут позволить себе установить их по всему дому. Трубы для прокладки трубопровода отопления тоже бывают из различных материалов: стальные (из нержавейки, стальные оцинкованные), медные, полимерные (металлопластиковые, полипропиленовые, полиэтиленовые). Самыми надежными считаются медные трубы, так как они выдерживают большие перепады температур, а соединение происходит пайкой с серебряным припоем. Полимерные трубы хоть и просты в монтаже и не боятся коррозии, но имеют существенный недостаток – боятся перепадов температур и теряют свою прочность, если их согнуть. Стальные трубы в последнее время применяются довольно редко, хотя нержавеющие и оцинкованные не боятся коррозии, долговечны и прочно соединяются.
На стоимость материалов и работ по установке отопления в частном доме влияет и тип системы водяного отопления, которая может быть однотрубной, двухтрубной и коллекторной. Об этом мы расскажем чуть ниже.
Водяная система отопления имеет несколько недостатков: сложный и трудоемкий монтаж, регулярная профилактика системы и проверка котла, но при этом пользуется большой популярностью у загородных жителей по сравнению с другими системами.
Паровое отопление частного дома
Система парового отопления реализована по такому принципу: котел нагревает воду под давлением до состояния кипения, полученный пар по магистрали уходит в радиаторы, где отдает свое тепло, конденсируется обратно в воду и возвращается обратно в котел. Воздух из системы выдавливается горячим паром. По принципу возврата конденсата в котле различают два вида систем: открытые (разомкнутые) и закрытые (замкнутые). В открытых системах есть бак, в котором скапливается конденсат, а затем поступает в котел. В закрытых системах конденсат самостоятельно возвращается в котел по широкой трубе.
Важно! Паровое отопление не используется в частных жилых домах. «Паровым» по ошибке называют «водяное» отопление. На самом деле котел для парового отопления представляет собой огромный агрегат, размером с комнату, он очень сложен в эксплуатации, а также опасен. Такое отопление используется только на предприятиях, где для производственных нужд необходим пар. Даже в таком случае теплоотдающие элементы тщательно изолируют от человека, так как температура пара 115 °С.
Воздушное отопление частного дома
Воздушную систему отопления можно оборудовать в доме только на этапе строительства, в готовом жилом доме это невозможно.
Принцип действия данной системы таков: теплогенератор нагревает воздух, который затем поднимается по воздуховодам в помещения и выходит под потолком с таким расчетом, чтобы вытеснить холодный воздух, скопившийся рядом с окном или дверью. Холодный воздух вытесняется в воздуховоды, ведущие к теплогенератору. Так происходит циркуляция, которая может быть гравитационной или принудительной.
Гравитационная циркуляция происходит по причине разности температур, когда объем теплого воздуха достаточно велик, он вытесняет холодный в сторону воздуховодов. Недостаток этого способа заключается в том, что при открытых окнах или дверях циркуляция нарушается.
Для принудительной циркуляции используется вентилятор для повышения давления воздуха.

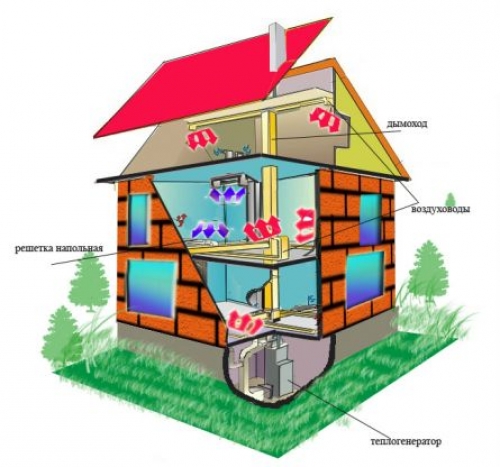

На рисунке представлено отопление частного двухэтажного дома с помощью воздуха.
В теплогенераторе может сгорать природный газ, керосин или дизель. При этом природный газ может быть как от магистрали, так и баллонный. Продукты сгорания уходят в дымоход.
Чтобы освежить воздух, в систему подмешивается чистый воздух, забор которого может осуществляться снаружи помещения.
Воздуховоды могут быть выполнены из металла, пластика или текстиля, а также иметь форму круглую или прямоугольную. По структуре воздуховоды бывают жесткие и гибкие. Примыкающие к наружным стенам или неотапливаемым помещениям воздуховоды необходимо обязательно теплоизолировать. Чтобы правильно рассчитать, как должна располагаться система воздушного отопления дома, каков должен быть размер воздуховодов, какова топология сети, следует обратиться к специалистам. Обустройство подобной системы для двухэтажного дома может обойтись в 11000 у.е.
Электрическое отопление частного дома
Отопление дома с помощью электричества может быть реализовано несколькими способами: с помощью электроконвекторов, систем «теплый пол», инфракрасных длинноволновых обогревателей (потолочных).
Обогрев дома электричеством не назовешь экономным. Иногда даже оборудуют систему водяного отопления и подключают ее к котлу, работающему на электричестве. У этого способа есть существенный недостаток: большие расходы на электроэнергию и потери тепла. Поэтому электрический котел советуют устанавливать как запасной в дополнение к газовому (при условии наличия газовой магистрали).
Но если нет другого доступного энергоносителя, приходится использовать, что есть. Тогда экономичнее и целесообразнее будет использовать не котел, а сразу электроконвекторы.
Чтобы рассчитать количество необходимых приборов, следует знать объем помещения и степень его теплоизоляции. Например, для обогрева дома 100 м2, с высотой потолка 3 м, объем получается 300 м3, если помещение слабоизолированное, его потребность в обогреве равна 40 Вт/м3. Итого, умножаем объем помещения на потребность, получаем 12000 Вт. Такую потребность можно удовлетворить, установив 4 конвектора по 2,5 кВт мощности каждый и 1 конвектор – 2 кВт. Стоимость оборудования равна примерно 1300 – 1500 у.е. Это значительно меньше, чем обустройство водяного отопления с газовым котлом, но зато намного менее экономично при оплате энергоносителя.
>
Недостатком использования электроконвекторов является неравномерный прогрев помещения: возле пола холодно, а горячий воздух скапливается возле потолка. Чтобы равномерно прогреть помещение, можно дополнительно установить систему «теплый пол».
Схема системы отопления частного дома с жидкостным теплоносителем
Водяная система отопления может быть одноконтурной или двухконтурной. Одноконтурная используется только для отопления, а двухконтурная для отопления и нагрева воды для хозяйственных нужд. На практике же в частных домах чаще всего устанавливают две одноконтурные системы: одна – сугубо для нагрева воды, вторая – для отопления. Это удобно еще и тем, что второй котел не работает в неотопительный сезон.
По принципу движения воды в системе различают однотрубную, двухтрубную и коллекторную системы.
Однотрубная система водяного отопления
В однотрубной системе вода переходит последовательно от одного радиатора к другому. При этом в каждом последующем радиаторе температура теплоносителя будет все ниже и ниже. В последнем она может быть недостаточной, чтобы обогреть помещение. Данная система практически не поддается регулировке, так как, перекрыв доступ к одному радиатору, перекроется доступ воды ко всем остальным. Также если один радиатор вышел из строя, придется полностью отключать систему, стравливать воду и только затем менять его на новый или ремонтировать.
Двухтрубная система водяного отопления
Двухтрубная система способна более качественно обогреть дом, так как к каждому радиатору подходят две трубы: одна – с горячей водой, через другую – уходит остывшая вода. При этом труба с горячей водой подключена ко всем радиаторам параллельно. Если перед каждым радиатором установить краны, можно отключать какой-либо радиатор из системы. В последнем радиаторе, к которому подходит труба с горячей водой, температура будет меньше, чем в первом, но потери будут незначительны по сравнению с однотрубной системой.
Коллекторная система водяного отопления
Коллекторная система подразумевает, что из коллектора идут трубы к каждому радиатору отдельно: одна – с горячей водой, по другой возвращается остывшая вода. Эта система позволяет регулировать температуру в любом помещении, а также легко заменять или ремонтировать любой участок системы без отключения отопления. Коллекторная система – самая прогрессивная. Единственный ее недостаток: дополнительный монтаж коллекторного шкафа и большой расход труб.
Монтаж системы отопления частного дома
В первую очередь следует определиться, какую систему отопления лучше сделать в конкретном доме. Самым оптимальным решением будет установить ту систему, энергоноситель для которой более доступен и экономичен, экономичное отопление частного дома для многих очень важно. Например, если к дому подведен газ, то можно установить водяную систему отопления с двумя котлами: один – газовый (основной), второй – электрический (запасной) или твердотопливный, чтобы в случае форс-мажора быть полностью энергонезависимым.
На следующем этапе следует обратиться в проектное бюро, где произведут соответствующие расчеты, составят проектную документацию и чертежи отопления частного дома. Только после этого можно приобретать необходимое оборудование и материалы.
Первым делом устанавливается котел отопления. Для любых котлов, где будут продукты горения, кроме электрического, необходимо обустроить котельную. Это отдельное помещение, или комната в подвале, в которой сделана хорошая вентиляция. Котел устанавливается на расстоянии от стен, чтобы обеспечить свободный доступ. Пол и стены вокруг котла облицовывают огнеупорным материалом. От котла на улицу выводят дымоход.
Дальнейший монтаж отопления в частном доме заключается в установке циркуляционного насоса (если он необходим), распределительного коллектора (если предусмотрен системой), измерительных и регулирующих приборов возле котла.
Только затем от котла ведут магистрали трубопровода к местам установки радиаторов. Чтобы провести трубы сквозь стены, придется делать в них отверстия, которые после того, как протянут трубы, необходимо замазать цементным раствором. Соединение труб производят исходя из материала их изготовления.
В последнюю очередь монтируют радиаторы. Их устанавливают на кронштейны обязательно под оконным проемом. Если размера радиатора недостаточно, чтобы закрыть проем, следует установить два радиатора или нарастить секции, если это возможно. Расстояние от пола должно быть 10 – 12 см, от стены 2 – 5 см, а от подоконника до радиатора – 10 см. На входе и выходе из радиатора устанавливаем запорную и регулирующую фурнитуру и термодатчики, чтобы можно было регулировать температуру и перекрывать движение воды.
После установки всех элементов конструкции производится опрессовка системы. Первый запуск котла возможен только в присутствии представителя газовой организации.
В заключение хотелось бы отметить, что систему отопления лучше выбирать с учетом двух факторов: наличие и дешевизна энергоносителя и автономность системы в случае форс-мажора. Установка системы отопления в частном доме – дело настолько ответственное и сложное, что ее не рекомендуется выполнять самостоятельно. Хотя бы самое главное – расчеты, схемы и проект должны выполнить профессионалы. А чтобы сэкономить, можно попытаться выполнить монтаж элементов системы самостоятельно, но под чутким руководством мастера.
