Дымоход

   Устройство дымохода в бане несколько отличается от дымоходной системы отопительной печи для дома. Поэтому для достижения наибольшей эффективности функций банной печи очень важно учесть все нюансы постройки не только топки и каменки, но и дымохода. От правильно устроенного дымохода зависит не только то, насколько быстро и хорошо прогреется банное помещение, но и его пожаробезопасность. Дымоход выполняет функцию вывода угарного газа наружу и не дает оседать саже на стенках помещения. И для того чтобы правильно выбрать конструкцию, нужно ознакомиться:

  • какие бывают виды дымоотводов;
  • какой материал лучше применять и
  • как правильно установить такую конструкцию.

  Правильный монтаж дымоходов, каминов, установка дровяной печи в доме и бане – это работа для специалистов, знающих все тонкости монтажа и разбирающихся в большом многообразии дымоходов, труб и печей.

   Наши специалисты не только сделают монтаж трубы дымохода, но проведут расчет для хорошего прогрева помещения и надежного дымоудаления, выберут подходящую дровяную печь.

Dumohod 1Монтаж дымохода, цена за работу:

Вид работ Стоимость работ
Монтаж сэндвич дымохода с установкой дровяной печи от 18 000 руб
Монтаж дымохода Schiedel (Шидель) от 7 000 руб/м

Монтаж дымохода Шидель (Schiedel Uni, Kerastar, Keranova, Permeter)

Керамические дымоходы ШидельДымоходы Шидель из керамики зарекомендовали себя, как надежные и долговечные. Приобретение и сборка керамического дымохода несколько дороже в сравнении с другими дымоходными системами, но значительно выгоднее потому, что цена на керамический дымоход Шидель сполна окупается качеством и долговечностью. При правильной установке и эксплуатации такие дымоходы могут прослужить несколько десятилетий. Для того чтобы система была собрана правильно и безопасно функционировала на протяжении всего срока службы, следует обратиться к опытным специалистам, гарантирующим качество выполнения работы. Наряду со строительством и отделкой бань и саун наша компания оказывает услуги по проектированию и монтажу керамических дымоходов для печей, каминов и котлов любой конструкции - Установка дымоходов в Московской области.

Помимо керамических дымоходов, компания Schiedel производит дымоходы из нержавеющей стали и вентиляционные каналы из легкого бетона. К керамическим дымоходным системам Шидель можно подключать котлы и печи, работающие на твердом, жидком или газообразном топливе); - дешевый материал (по сравнению с нержавеющей сталью); - долговечный материал (на свои системы из керамики шидель дымоход официальный сайт дает гарантию 30 лет).

Керамические дымоходыПроизводитель дымоходов Schiedel предоставляет разные системы для разных задач:

  • Schiedel Keranova - это дымоходная система из керамических профилированных труб, специально разработанная для санации находящихся в эксплуатации дымовых труб;
  • Schiedel Kerastar - это дымоходная система для индивидуальных коттеджей, может быть смотнтирована после окончания строительных работ, имеет незначительный вес, не требует какой-либо дополнительной отделки. Внутри теплоизоляция из минерального волокна 6см, хомуты из нержавейки, снаружи нержавеющая сталь;
  • Schiedel UNI - это универсальная трехслойноа дымоходная система с каналами проветривания. Состоит из каменной оболочки, изоляционной плиты и керамической трубой;
  • Schiedel Permeter - используется сталь марки AISI 444 высокой термической стойкости, обладает повышенной устойчивостью к воздействию кислот и высоких температур.

Керамические дымоходы представляют собой трубу из термической керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Керамические и металлические дымоходы, несмотря на сходство конструкции имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пар сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам как минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печами типа буржуйки прогорают уже через 5-10 лет и подлежат замене. Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоход с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Расскажем о наиболее популярных видах дымоходов Sсhiedel:



КерастарШидель Керастар

Система Schiedel Kerastar состоит из нержавеющей стали снаружи и керамики внутри.
Внутренняя труба произведена из высококачественной керамики. Профилированная труба Schiedel гарантирует блестящие эксплуатационные характеристики, так как устойчива к прогоранию, воздействию коррозии и кислот.

Теплоизоляция состоит из высококачественного минерального волокна (толщиной 60мм), которое обладает исключительными изоляционными свойствами. Никаких мостиков холода, так как теплоизоляция охватывает трубу целиком.

Наружная оболочка выполнена из нержавеющей стали (1.4301). Некорродирующая наружная оболочка обеспечивает надёжность и стабильность и имеет эффектный внешний вид.



Конструкция Uni

Шидель Юни

Система Schiedel Uni cамая надежная безопасная дымоходная система из керамики из Германии, подходит для всех видов топлива. Дымохоная система Schiedel UNI состоит из трёх дополняющих друг друга системных компонентов, она трехслойная (см. рисунок).

1 . Высококачественная внутренняя керамическая труба с оптимальными свойствами материала, что обеспечивает надёжную эксплуатацию.

2. Отлично подогнанные изоляционные плиты с идеальными изоляционными свойствами.

3. Каменная оболочка из лёгкого бетона, точно соответствующие заданным размерам, и имеющие идеальное сечение каналов проветривания.

Оптимальное удаление дымовых газов через устье в форме конуса, хорошая тяга, гарантированная гладкой поверхностью круглой керамической трубы, простая очистка и осмотр через дверцу с газоплотной внутренней пластиной, надёжное отведение конденсата через установленную в основании дымоотвода в керамическую ёмкость для сбора отвода конденсата и это еще не все преимущества дымоходов UNI.

Системы UNI по противопожарной безопасности соответствуют требованиям класса F90/L90 по европейской классификации, т.е. без потери своих эксплуатационных свойств выдерживают в течение 90 мин. воздействие 1000-1250гр С.



Пошаговая инструкция монтажа дымохода Шидель

Монтаж немецких модульных систем выполняется в короткое время: возможна полная установка в течение нескольких часов. Выбирая ту или иную модификацию заводского изготовления, следует отдавать предпочтение цилиндрообразным дымоходным каналам круглого сечения. Такие будут обладать лучшей проводимостью, на их стенках в меньшей степени накапливаются отложения в виде копоти. Гладкие стены не создают препятствия отводу дыма.

Размер сечения канала дымохода выбирается в зависимости от вида отопительного оборудования и типа жилья. При этом учитывается мощность печки, ее тип, структура стен и потолка. Стоит обратить внимание на диаметр выходного патрубка камина или печки: он должен точно совпадать с диаметром самой трубы. В противном случае необходимо применять переходник. Нельзя закладывать в основу конструкции длинные горизонтальные участки.

Итак, приступим к монтажу:
1. Проверяют наличие и комплектность всех деталей дымохода в соответствии с проектом: керамические трубы, бетонные блоки, утеплитель (базальтовая вата), доборные элементы.
2. Выравнивают фундамент с помощью песчано-цементного раствора и выдерживают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода. Фундамент хорошо выравнивается.
3. Первым устанавливают блок основания. Это очень ответственный этап и требует использование уровня. Любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода.
4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.
5. Для большей устойчивости внутрь блока укладывают булыжники. Щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Фундамент под керамический дымоход   Фундамент под дымоход выравнивание

6. Надёжное и газоплотное соединение между источником тепла и дымовой трубой обеспечивается при помощи переходника из кордиерита (материала с высокой устойчивостью к перепадам температур и низким линейным расширением), позволяющего перейти с прямоугольного сечения на круглое.
7. Самым нижним элементом конструкции для удаления дымовых газов является основание с отводом конденсата, которое устанавливается на цементный раствор в центре шахты. Патрубок для отвода конденсата диаметром 40 мм впоследствии подключается к системе канализации здания, обеспечивая удаление образующегося конденсата и атмосферной влаги. Для этого ось патрубка должна быть выше отметки будущего «чистого» пола помещения на 10- 15 см.

Керамический дымоход сборка элементов    Шидель установка

8. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпатылем.
9. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

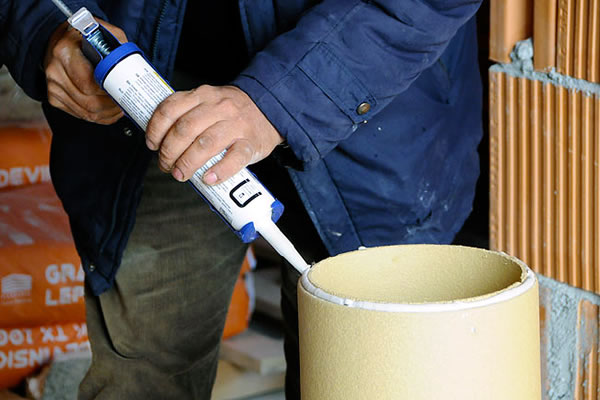

Керамический дымоход герметизация   Шидель сборка выпилы

10. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке. Трубку для отвода конденсата выводят в выпил в блоке.
11. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.
12. Следующий элемент трубы ставят на конденсатосборник, соединяя элементы на специальный жаропрочный герметик.

Шидель монтаж    Керамический дымоход ревизионная дверь

13. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.
14. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.
15. При монтаже прямых элементов стыки двух модулей не должны размещаться в месте, где проходят плиты перекрытий. Если такое случается, то эти места в дымоходе рекомендуется заизолировать дополнительно негорючими материалами.

Керамический дымоход вывод через крышу  Керамический дымоход проход

16. При выходе дымохода через крышу стараются сделать минимальным зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим кровельным материалом.
17. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается. Можно выпонить опалубку с армированием и залить ее бетоном толщиной 5-10 см.
18. Монтаж дымохода заканчивается входящим в комплект поставки оголовком для защиты от осадков.

Керамический дымоход примыкание    Дымоход керамика

Проектирование керамического дымохода

Шидель конструкция схемаКерамическая труба для дымохода, ее диаметр и высота дымохода определяется в соответствии с особенностями и характеристиками печи, котла или каминной вставки.
При проектировании необходимо соблюдать такие требования:

1. В помещении, которое является основным в отоплении, может использоваться труба, которая является не изолированной, но не меньше чем за 60 см до перекрытия должен устанавливаться «сэндвич». Керамические дымоходы, проходящие через чердаки, которые не отапливаются, необходимо утеплять.
2. Высота керамического дымохода должна составлять не меньше пяти метров.
3. Необходимо обеспечить правильное соотношение диаметра сэндвич трубы для дымохода, ее высоты, а также силы тяги. Чем керамическая труба будет выше, тем тяга будет сильнее.
Внимание! если дымоход будет слишком длинный, то возникнет высокое аэродинамическое сопротивление, а газы, которые будут отдавать стенкам дымохода тепло, остывая, увеличиваются в удельном весе и как результат — тяга снижается.
4. Соотношение высоты керамической трубы, конька дома и других конструкций, которые выступают, а также вентиляционных каналов должно быть оптимальным.
5. Стыки всех элементов должны быть доступны к осмотру и находиться вне перекрытий здания.
6. Керамическую трубу необходимо к стене крепить хомутами через каждые полтора-два метра и перед угловым отводом и после него.
7. Трубы, которые выступают над крышей больше чем на 1,2 метра необходимо укреплять с помощью растяжек.
8. Монтаж необходимо выполнять с учетом пожарной безопасности. Если между деревянной стеной и «сэндвичем» расстояние больше 60 сантиметров, то деревянную поверхность нужно обработать антипиренами.
9. Существенно усложняет проектирование соединение несколько печей разной высоты с дымоходами, поэтому по возможности следует избегать этого, оптимальным вариантом будет обеспечить печи с индивидуальными дымоходами.
10. 2 раза в год (в начале, а также в конце отопительного периода) осуществлять уход за керамическим дымоходом:
• проверять тягу;
• проверять герметичность стыков модулей;
• по мере необходимости очищать внутренние поверхности от накоплений сажи.

Создание работоспособного и надежного дымохода с керамической трубой – непростая технико-инженерная задача. Правильное проектирование обеспечит отличное функционирование данного отводного канала на протяжении десятков лет.

Как производится монтаж сэндвич-дымохода. Последовательность сборки и установки

Два способа вывода дымоходаНеправильно установленный дымоход в большей части случаев приводит к различным неполадкам и может даже оказаться причиной возгорания.  В настоящее время при строительстве новых зданий чаще всего осуществляется монтаж дымохода сэндвич, который можно как приобрести готовый, так и собрать своими руками (Монтаж и установка дымоходов под ключ). Но для этого сначала обязательно следует тщательно изучить все особенности его установки и хорошо знать все детали и функции элементов сэндвич-дымохода.

Монтаж сэндвич-дымохода всегда начинается от отопительного прибора.
В первую очередь на патрубок котла или печи надевают переходник. Который промазывают термостойким герметиком (выдерживает температуры от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Монтаж с внешним расположением дымохода (вывод через стену)

Если устанавливается дымоход на отопительный прибор (котел) с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, как уже говорилось – не более 1 метра. И ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизоляции обязательно закрывают специальной заглушкой.

Для прохода через стену, в ней пробивается такое отверстие, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горючего материала зазор должен быть не менее 200 мм. Обычно делается квадратный зазор 400x400 мм. Изнутри его стенки обшивают минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

 Проход через стену      Проходной сэндвич

Через него проводится сэндвич труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минеральной ватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

 Проход трубы через стену       Сэндвич дфмоход через стену

Если стены сделаны из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой. А также прикрыть с обеих сторон декоративными металлическими пластинами.
     На выходе с внешней стороны стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
    После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Способы монтажа сэндвич-дымохода       Соединение сэндвич-труб

Если верхний участок трубы с более широким раструбом одевается на нижний, то это называют соединение «по дыму» - восходящие газы не имеют преград для свободного выхода наружу. Однако. В этом случае неизбежно остается небольшой зазор. Направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это. В свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом. Так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя. Будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика с тщательной затяжкой узла хомутом.

Protsess montazha truby dymohoda   Установка стартовой заглушки    Установка по конденсату

Качественно смонтировать одновременно и внешнюю и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150-200 мм) и плотно, до упора, вставляется в раструб уже смотрированного ниже элемета. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимального плотного соединения. Надевается хомут и осуществляется стягивание в районе юбки верхней трубы (как показано на схеме выше).

Сэндвич-дымоход схема

Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
    Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной . оснащенной соединительным элементом для продолжения монтажа выше.
     Заканчивается монтаж установкой конуса и требуемого оголовка.
     При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной сторны к неподвижным деталям крыши или здания.

Монтаж с внутренним расположением дымохода (вывод через крышу)

Также как и в первом случае (монтажа внешнего дымохода) монтаж дымохода начинается снизу вверх от отопительного прибора. Вначале на патрубок котла или печи надевают переходник. Который промазывают термостойким герметиком (выдерживает температуры от 1000 до 1500 градусов) и зажимают металлическим хомутом.

При вертикально расположенном дымоходе (например, в банной печи) требуется установка еще одной одностенной трубы, на который может быть размещен бак для подогрева воды или сетка каменка. Устанавливать сразу сэндвич нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня. Перестанет выполнять свои функции, и этот участок дымохода выйдет из строя.
   При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.
   Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливает элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Шибер дымохода Сэндвич-труба с сеткой для камней
Шибер с задвижкой Сэндвич-труба с сеткой для камней

На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.
  Проход трубы через перекрытие, в общих чертах, соответствует уже описанному проходу через стену из горючих материалов.

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – мин-ватой, или же, в данном случае, допускается керамзит.

Термоизоляция прохода через потолок Вывод дымохода через крышу Термоизоляция прохода через потолок керамзитом
Проход через потолок - термоизоляция минеральной ватой Проход через потолок - термоизоляция кирпичом Проход через потолок - термоизоляция керамзитом

Сверху проходной узел затем закрывается металлической пластиной.
   Некоторые производители, как уже отмечалось выше, предусматривают в деталировке систем специальные проходные модули. Которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера. Блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45град. Использовать в этих целях прямоугольные отводы запрещается.

Проход через крышуПроход дымохода через мансардное помещениеПроход сэндвича через мансарду

Совершенно запрещается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250мм-300мм.

В проходе трубы через кровлю вначале вырезается проем. Как правило, прямоугольной формы.

Затем через это окно проводится очередной участок дымохода.
  Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью метталического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши, или даже просто зафиксировав дымоход металлическими профилями.

Проход дымохода через кровлю  Закрепление сэндвич трубы профилями  Вывод дымохода через крышу

Затем на трубу одевается специальный кровельный модель – конусная крыза, имеющая угол. соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската крыши, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.). Отверстие в конической части вырезается чуть меньшего диаметра. Чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму. А затем после промазки нижней поверхности слоем герметика, этот узел крепится к ровле саморезами.

Кровельная проходка Монтаж оголовка Проход дымохода через кровлю

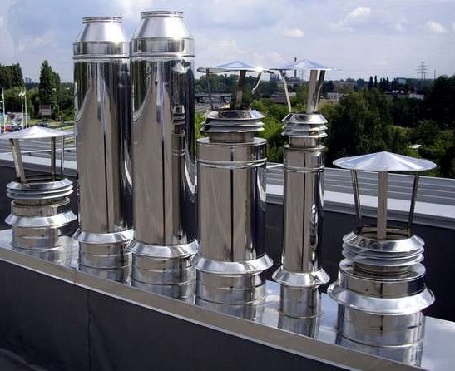

И наконец, завершающий этап – установка оголоовка с необходимыми элементами (дефлектор, искрогаситель).

Сэндвич-дымоход может использоваться в любой отопительной системе, в различных зданиях, и не зависит от топлива. Но специалисты советуют их применять в первую очередь в деревянных домах, дымоведеление в которых связано с повышенной пожаробезопасностью.

Не рекомендуется устанавливать трубы таким образом, когда стыки находятся в местах прохождения перекрытий. Необходимо регулярно проверять герметичность всех соединений. Как минимум дважды в год следует очищать дымоход от сажи, для чего надо предусмотреть в его конструкции дверцу или специальный легко снимаемый стакан.

Видео-инструкция по установке сэндвич-дымохода



Элементы сэндвич-дымохода - назначение, описание, установка

Современные сэндвич дымоходы из нержавеющей стали получили большое распространение у владельцев печей и каминов. Но чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации. Требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнение деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения (Установка и монтаж дымоходов в Московской области).

   Описываемый дымоход представляет собой конструкцию из двустенных труб, между которыми проложен слой теплоизолирующего материала. Материал труб — нержавеющая или оцинкованная сталь, а в качестве теплоизолятора чаще всего используют базальтовую минеральную вату или вспученный перлитовый песок.

Схематично устройство металлического дымохода из нержавейки можно описать  следующим образом:

Устройство сэндвич-дымохода              Детали сэндвич-дымохода

Собственно сам дымоходный канал образован трубой (поз 1.), выполненной из нержавеющей стали с применением сварки по технологии TIG-в защищенной аргоновой газовой среде.
    Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз 2). Можно приобрести и более доступный по цене вариант. Когда внешний кожух сделан из оцинкованной стали (поз 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие различных цветов и оттенков.
    Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз 4). Чаще всего для этого применяются базальтовая минеральная вата высокой плотности (порядка 200 кг/м3). Толщина этой прослойки может быть разная – от 25 до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.
Все элементы дымохода имеют специальную систему сопряжения (поз 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой механизм соединения, например, с использованием фланцев.

Такое устройство надежно защищает дымоотвод от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

  •  Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивости тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема вполне может размещаться снаружи здания, что облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.

При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить дороже, чем обычный, и монтаж его немного сложнее, но все это с лихвой окупается другими его достоинствами.

Элементы сэндвич-дымоходаДетали для монтажа сэндвич-дымохода

При покупке дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или консультант по печам и дымоходам, но необходимо разобраться я в основах этого вопроса и самому.

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

◊ 1 - переходной элемент для подключения патрубка котла или печи;
  ◊ 2 – отвод колено на 900;
  ◊ 3 – тройник для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора для стекания конденсата. Этот тройник у многих производителей имеет угол 870;
  ◊ 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода;
  ◊ 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан снизу (5), при нижнем размещении – с боковым краном (6);
  ◊ 7 – тройник под углом 450 (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора. Например. Котел и газовую колонку;
  ◊ 8 – отводы под углом 450 применяются для изменения направления дымохода, например, чтобы обойти скат кровли;
  ◊ 9 – в тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги;
  ◊ 10 – все соединения труб между собой и с отводами дополнительно усиливаются хомутами, которые имеют стяжку на болтах и на специальном замке;
  ◊ 11 – кронштейны, которые фиксируют трубы на определенном расстоянии. Они в разных моделях могут быть цельными или регулируемыми по длине;
  ◊ 12, 15 и 19 – магистальные элементы сэндвич-дымохода, которые представляют собой трубы длиной 0,5м (12 и 15) или 1м (19);

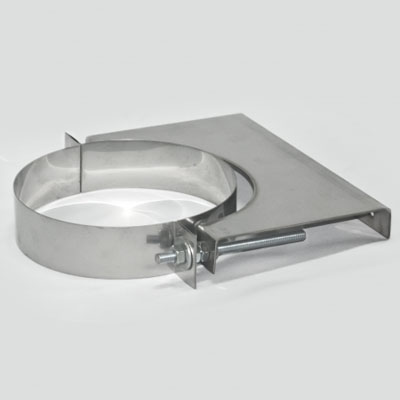

  ◊ 13 – стеновые крнштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции;
  ◊ 16 и 17 – консульная крыза, для прохода трубы через кровельное покрытие. Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (00÷150; 150÷300; 300÷450). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18);
  Растяжки на дымоходе◊ 20 – конус, окончание дымохода, на который в зависимости от конструкции, может устанавливаться обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при проектировании системы сэндвич-дымохода?!

  • Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 м.
  • Длина горизонтального участка не должна превышать 1 м. При этом, как уже отмечалось, он выполняется с уклоном в 30, чтобы обеспечить сток конденсата в направлении от отопительного прибора.
  • Расстояние внутренней поверхности трубы до наружной стены здания определяется производителем системы – кронштейны выполнены с соблюдением необходимого просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
  • Расстояние между соединительными кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных – не более 1 м.

Правила монтажа дымоходаОсобое внимание уделяется высоте дымохода над кровлей:

҉ Так при удаленности трубы от конька на расстоянии до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При больших расстояниях оголовок должен размещаться на условной линии, проведенной от вершины конька под углом 100 к горизонту.
҉ Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов – 1,2 м.
҉ В случае, когда на крыше есть какие-либо вертикальные пристройки. Или она примыкает к какому-либо зданию, уровень трубы должен быть всегда выше этих конструкций.
҉ Если высота над уровнем крыши более 1,2 м , вне зависимости от крутизны крыши и удаленности трубы от конька, обязательна установка специальных хомутов, к которым крепятся металлические растяжки.
҉ Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Функции и назначение деталей сэндвич-дымохода

Итак, из сказанного выше можно сделать вывод, что современный рынок сэндвич-дымоходов довольно большой и предлагает массу вариантов комплектующих для дымоходов. А уж из каких именно деталей собирать вашу дымоходную систему и какого производителя выбирать, решать только Вам. Оптимальным вариантом конечно же будет проконсультироваться у специалистов, чтобы дымоходная система была не только рационально продумана с учетом температурного режима работы Вашего отопительного прибора (печь, котел и т.д.), но и правильно и безопасно спроектирована и установлена. Перечислим основные функции и назначение элементов дымоходной системы из сэндвич-труб:

1



Труба для дымохода

Наименование: Труба
Назначение: Труба является основным элементом модульной системы дымоходов. Используется на прямых участках для достижения необходимой высоты.
Типоразмеры: Труба имеет стандартные типоразмеры по длине: 250мм, 500мм, 1000мм.
Виды: Труба может быть как одностенная, так и изолированная (двухконтурная; сэндвич)
2  Отвод для дымохода Наименование: Отвод (колено)
Назначение: Отвод используется при необходимости горизонтального смещения оси дымохода для обхода препятствия, либо для изменения направления дымохода. Необходимо учесть, что в зависимости от типа отопительного прибора максимальная длина горизонтального участка может составлять до 1 метра. В данном случае обязательно устройство специальных прочистных отверстий (по одному с каждой стороны горизонтального участка). Общее количество отводов и протяженность наклонных и горизонтальных участков дымохода рассчитывается исходя из величины оптимальной тяги.
Типоразмеры: Отводы имеют стандартные углы наклона: 30, 45 и 90 градусов.
Виды: Отвод может быть как одностенным, так и изолированным (двухконтурный; сэндвич)
3  Тройник дымохода Наименование: Тройник
Назначение: Тройник - многоцелевой элемент дымохода. Тройник используется для соединения горизонтального и вертикального участков, а также наклонных участков дымохода (чаще всего это подключение второго отопительного прибора к основному дымоходу). Тройник с заглушкой выполняет роль ревизии на горизонтальных или наклонных участках . Тройник с конденсатоотводом устанавливается в начале вертикального участка дымохода и выполняет роль конденсатосборника.
Типоразмеры: Тройники имеют стандартные углы наклона в 45 и 90 градусов.
Виды: Тройник может быть как одностенным, так и изолированным (двухконтурный; сэндвич;)
4  Старт-сэндвич для дымохода Наименование: Старт-сэндвич
Назначение: используется как переходник с одноконтурного элемента дымохода или печи на двухконтурный
5  Шибер для дымохода Наименование: Шибер (задвижка или заслонка)
Назначение: Шибер - это элемент дымоходной системы, используемый для регулировки тяги. В некоторых случаях он препятствует оттоку теплого воздуха из дымового канала. Выпускается в двух вариациях - задвижной и поворотный. В варианте для двухконтурного дымохода, шиберная заслонка только поворотная.
Виды: Шибер может быть как одностенным, так и изолированным (двухконтурный; сэндвич;)
6  Фланец для дымохода Наименование: Фланец
Назначение: Фланец - является элементом прохода через перекрытия и покрытия. Изготовляется как для прямых проходов, так и для угловых. Используется как совместно с коробом для прохода через перекрытие, так и раздельно.
Типоразмеры: Имеет стандартные размеры от 280х280 мм до 980х980 мм.
7  Дефлектор для дымохода Наименование: Дефлектор
Назначение: Дефлектор - является окончанием дымоходной трубы, и служит для защиты дымового канала от осадков и сильного ветра. Помогает избежать ветровое запирание устья дымохода возникающего по различным причинам.
Виды: В варианте для двухконтурного дымохода, дефлектор поставляется с конической заглушкой.
8  Оголовок на дымоход Наименование: Оголовок
Назначение: Оголовок - является окончанием дымоходной трубы, и служит для естественного увеличения тяги в дымовом канале. Данный вид элемента не защищает дымоходный канал от осадков.
Виды: В варианте для двухконтурного дымохода, оголовок поставляется с конической заглушкой.
9  Зонт для дымохода Наименование: Зонт (грибок, термогрибок)
Назначение: Зонт - является окончанием дымоходной трубы, и служит для защиты дымового канала от осадков.
Виды: В варианте для двухконтурного дымохода, зонт поставляется с конической заглушкой.
10  Крышная разделка для дымохода

Наименование: Проход через крышу (проходка), который в свою очередь состоит из конусной крызы (очень часто представлен так называемым Master Flash), окапником и ППУ (проходное потолочное устройство).
Назначение: Проход через крышу используется для прохода дымоходной трубы через кровлю здания. Служит для обеспечения пожарной безопасности, а так же для гидроизоляции кровли.

11  Конденсатосборник для дымохода Наименование: Конденсатосборник (конденсатоотвод)
Назначение: Конденсатосборник устанавливается в нижней части тройника для сбора сажи, конденсата и других фрагментов, попадающих в дымовой канал.
12  Ревизия для дымохода Наименование: Ревизия
Назначение: Ревизия (заглушка) устанавливается в нижней или средней части тройника для сбора и очистки сажи и других фрагментов, попадающих в дымовой канал.
13  Стартовая заглушка для дымохода Наименование: Стартовая заглушка
Назначение: Стартовая заглушка, как правило, данный элемент дымохода монтируется в частях перехода с одноконтурного дымохода на двухконтурный и наоборот.
14  Хомут обжимной для дымохода Наименование: Хомут обжимной
Назначение: Широкий хомут служит для обжима дымоходных труб в месте их соединения, тем самым повышается прочность конструкции и соблюдаются необходимые нормы пожарной безопасности.
15  Переход на сэндвич дымоход Наименование: Переход на сэндвич-дымоход
Назначение: элемент, обеспечивающий смену диаметра на диаметр
16  Искрогаситель для дымохода Наименование: Искрогаситель
Назначение: Добавочный элемент для зонтов и зонтов - дефлекторов, обеспечивающих дополнительную пожаробезопасность кровли, если та сделана из горючих материалов
17  Окапник для дымохода Наименование: Окапник (фартук)
Назначение: элемент, имеющий форму юбки и закрывающий пространство между трубой и гильзой на выходе сэндвич-трубы из кровли.
18  Розетта для дымохода Наименование: Розетта
Назначение: Розетта для дымохода - выполнена из нержавеющей стали, и предназначена для предания красивого вида дымоходу в местах где дымоход проходит через вертикальное перекрытие или где есть соединение «труба в трубу». Также розетта предотвращает проход атмосферных осадков через зазоры, образованы между трубой дымохода и перекрытием.
19

 Кронштейн стеновой для дымохода

Кронштейн стеновой для дымохода

Наименование: Кронштейн
Назначение: Кронштейнами крепятся сэндвич-трубы к неподвижным элементам конструкции строения (стены, крыша, колонны и т.д.).

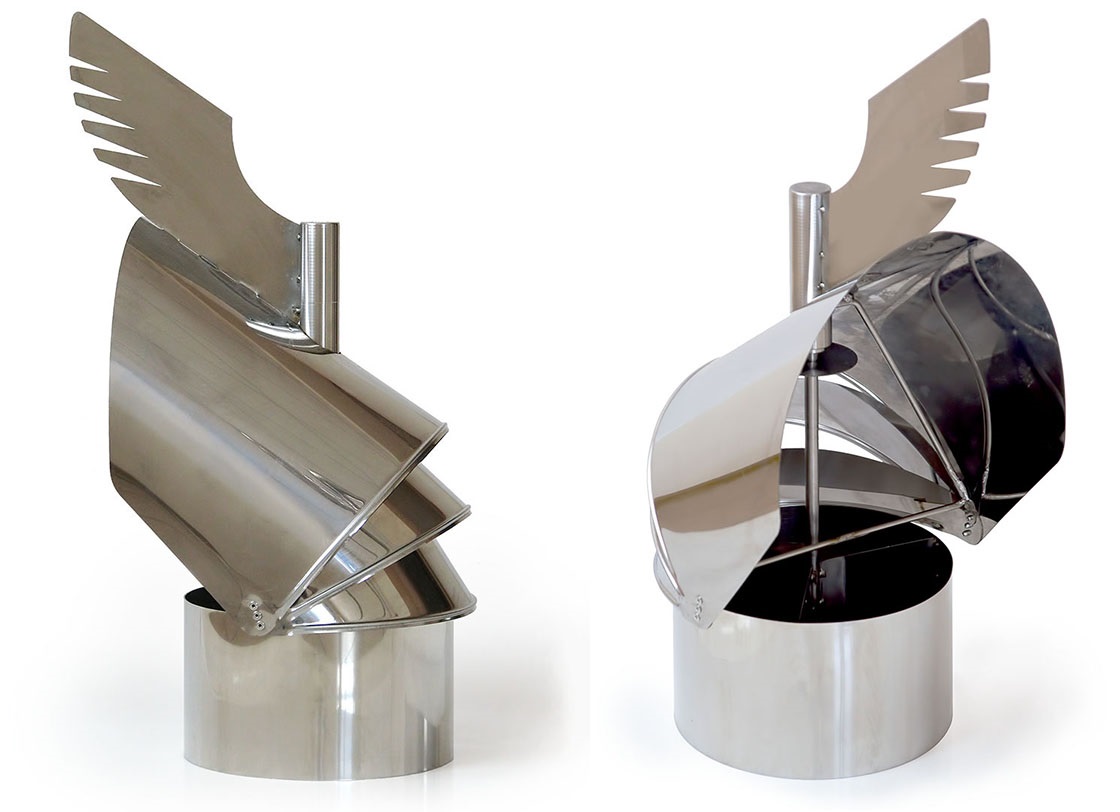

20  Флюгер на дымоход Наименование: Флюгер
Назначение: Флюгер — это элемент, который устанавливается сверху дымохода. Вопреки распространенному мнению, флюгер не является исключительно декоративной деталью. Действительно, качественный красивый флюгер является прекрасным украшением и служит завершающим штрихом при устройстве кровли здания.
Но все же основное назначение флюгера на дымоходе — это защита от возникновения обратной тяги.

Монтаж сэндвич-дымохода. Расчет, установка, видео-инструкция

Установка сэндвич дымоходаСегодня все более широкое распространение получили сэндвич-дымоходы, изготовленные из высококачественной стали. Их все чаще выбирают владельцы бань и деревянных домов для своих печей и каминов. В чем же причина интереса?

Конструкция сэндвич-дымохода

Своим названием сендвич-дымоходы обязаны достаточно новой технологии, по которой слои различных материалов собираются в конструкцию, напоминающую обычный сэндвич. Тело дымохода состоит из двух труб, которые имеют разный диаметр и вкладываются одна в другую. Теплоизолирующую прокладку размещают между ними, часто применяют минеральную вату или базальтовое волокно. Их используют, поскольку высокая устойчивость к высоким температурам, открытому пламени и невосприимчивость к активным хим-веществам у этих материалов на высоте. Еще они способны гасить звуковые волны и отлично удерживать тепло.

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку: внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата; утеплитель надежно защищает наружный контур от перегрева; конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель; обеспечивается необходимая тяга и разрежение газов в дымоходе. Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Конструкция сэндвич труб

Вид сендвич-трубы зависит от ее назначения и от температурных условий среды, где ее предполагается использовать. Они различны по диаметру и толщине слоя теплоизолятора. Соединение двухконтурных труб может осуществляться разными способами: байонетным, фланцевым или «холодовым мостом».

Двухконтурные и одноконтурные дымоходы из нержавеющей стали. Преимущества и недостатки

Одноконтурные (неутепленные) дымовые трубы используются для гильзовки уже существующих кирпичных каналов, вентиляции помещений. Монтаж неутпеленных печных труб в действующие кирпичные каналы способствует снижению теплопотерь, уменьшению тяги и снижению образования конденсата в дымовых трубах. В результате производительность отопительного прибора возрастает в несколько раз. Одноконтурные дымовые трубы производятся из черной, оцинкованной и нержавеющей стали толщиной 0,5 мм и 1 мм. Трубы этой категории позволяют без больших затрат повысить эффективность работы действующих кирпичных дымоходов.

Двухконтурные дымоходы представляют собой слоистую структуру. Внутренний слой образован нержавеющей сталью толщиной до одного миллиметра, следом идёт слой изоляции, а внешний слой представляет собой оцинкованную сталь или такую же, как и во внутреннем слое, нержавейку. Дымоходы из нержавеющей стали наиболее долговечны из всего семейства дымоходов. Также они обладают малым весом и великолепными эксплуатационными характеристиками. Для самостоятельной установки без всякой внешней обкладки дымохода сложно придумать более подходящий вариант чем двухконтурный сэндвич-дымоход из нержавеющей стали. Такая конструкция дымохода имеет ряд преимуществ перед другими видами дымоходов:

• хороший внешний вид;
• отлично совмещается с различными моделями котлов и печек;
• возможно как внешнее, так и внутреннее использование, благодаря легкости и универсальности конструкции;
• не загромождают пространство изнутри, как, к примеру, кирпичные дымоходы из-за значительно меньшего объема;
• выполненные из нержавейки сендвич-трубы не подвержены разрушению от химического и термовоздействия, то есть от факторов, образующихся при сгорании топлива;
• многолетнее использование не оставляет следов на поверхности и не наносит ущерба внутреннему слою, позволяя конструкции надежно осуществлять свою функцию;
• высокий уровень теплоизоляции гарантировано защищает от образования конденсата, что особо актуально, когда эксплуатируется оборудование с прямой вытяжкой;
• гладкая поверхность внутренней трубы предотвращает оседание сажи и позволяет редко чистить канал дымохода;
• высокая пожарная безопасность обеспечивается отличной теплоизоляцией, которая не дает наружному контуру нагреваться до критических температур, способных вызвать возгорание горючих элементов здания;
• удобная конструкция, позволяющая осуществлять повороты и изгибы дымохода, дает возможность огибать любые препятствия на пути его прокладки, не прибегая к разборке или удалению частей крыши или перекрытий;
• вся конструкция может возводиться без дополнительного фундамента, что значительно удешевляет и облегчает ее монтаж.

Из недостатков, характерных для элементов сендвич-дымохода, стоит назвать достаточно высокую их стоимость, а также возможность потери герметичности при длительном использовании. Из-за постоянных перепадов температур нарушается целостность конструкции. Однако и при гарантированном сроке службы в 10 15 лет, на практике они нормально функционируют значительно дольше.

Двухконтурные трубы из нержавеющей стали  Одноконтурные трубы из нержавейки

Двухконтурные трубы



   Одноконтурные трубы



Расчет дымохода из сэндвич труб

Диаметр сэндвич трубПрежде чем приступать к монтажу системы отведения дыма, надо определиться со следующими показателями:
• размером сечения сэндвич трубы;
• длиной полной конструкции дымохода.

Определение сечения сэндвич труб

Размер сечения сэндвич трубы прямопропорционально зависит от мощности прибора, выдающего тепло, то есть чем больше мощность прибора, тем большего сечения должны применяться трубы.
Согласно разработанным специалистами нормативным документам:
• для прибора, мощность которого менее 3,5 кВт, требуются трубы размерами 0,14*0,14 м;
• для прибора мощностью от 3,5 кВт до 5,2 кВт подойдут трубы размерами 0,14*0,20 м;
• для оборудования мощностью от 5,2 кВт до 7 кВт надо применять трубы 0,14*0,27 м.
Если предполагается использование труб круглой формы, то их надо подбирать по эквивалентной площади сечения. Не последнюю роль в выборе сэндвич трубы играет толщина утеплителя (прослойка утеплителя в сэндвич трубе), которая напрямую зависит от типа нагревательной установки (котла или печи) и от средней теипературы отводимых продуктов сгорания. Значения для выбора сэндвич труб приведены в таблице:

Тип печи или котла Средняя температуры отводимых продуктов сгорания Толщина утеплителя сэндвич трубы
Газовые котлы конденсационные 60 25 мм
Газовые котлы 110-180 25 мм
Дизельные котлы 150-250 25 мм
Газопоршневые и дизель-генераторные установки 450-600 50 мм
Твердотопливные котлы 400-700 от 50 до 100 мм
Дровяные печи и камины 300-600 от 50 до 100 мм

Расположение дымохода на крыше Определение длины дымохода

При расчете длины дымохода следует учесть следующие факторы:
• Минимальное расстояние, на которое должен быть выведен дымоход, составляет 500 см. Это означает, что общая длина дымохода не может быть меньше этой величины. В противном случае дым и опасные вещества не будут выведены из жилого помещения.
• Минимальная высота трубы от крыши дома до защитного грибка должна составлять 50 см. Далее этот параметр может увеличиваться в зависимости от горючести покрытия на крыше. Чем легче крыша может воспламениться, тем выше надо поднимать последнее колено дымохода.
      Кроме указанных аспектов, существуют нормы, которые регламентируют как печные трубы сэндвич должны располагаться на крыше дома.

Основные элементы сэндвич-дымохода

Естественно, система для отведения дыма не может быть выполнена только из прямых труб. Она должна огибать встречающиеся на ее пути элементы конструкции здания, проходить через кровлю и перекрытия. Она собирается из секционных фрагментов, которые состыковываются между собой дополнительными элементами. Дымоход составляют такие основные элементы: сендвич-трубы элементы-тройники для соединения конструкции дымохода с печной или каминной топкой, для осуществления изгиба канала хода дыма применяют модели на 15, 30, 45 и 90 градусов, сборник конденсата для отвода влаги, скапливающейся на стенах дымоходного канала из-за перепада температур, элементы прохождения кровли для преодоления конструкций кровли с организацией качественной термо и гидроизоляции, ревизионный тройник с дверкой для контроля чистоты канала отвода дыма и очистки сажи, устье для верхнего края конструкции дымохода, опорная консоль, служащая основанием под настенный или напольный тип канала, стеновой хомут для надежной фиксации дымохода относительно стены.

Конструкция сэндвич дымоходасэндвич-трубы
  • тройники – элементы для соединения конструкции дымохода с топками печей и каминов, для разветвления канала дымохода
  • колена – для осуществления изгиба канала дымохода используют различные модели на 15, 30, 45 и 90 градусов
  • сборник конденсата – для отвода влаги, скапливающейся на стенках канала дымохода в результате перепада температур
  • элементы прохождения кровли (модульный дымоход) – для преодоления конструкций кровли с организацией качественной термо- и гидроизоляции. Перечислим основные элементы для прохождения кровли сэндвич трубами:

1. Дефлектор – аэродинамическое устройство, которое, используя поток поднимающегося горячего воздуха, усиливает тягу в дымоходе
   2. Хомут под растяжки – труба может быть довольно высокой, и потребовать дополнительного закрепления на крыше
  3. Юбка – поскольку диаметр трубы заведомо несколько меньше, чем у стального фартука, через который она проходит, место выхода защищают от осадков юбкой
  4. Кровельный проход – это, собственно металлический лист, непосредственно укладываемый на крышу, с приваренным фартуком.

ревизионный тройник с дверцей – для контроля чистоты дымового канала и его очистки от сажи
  • устье – для оборудования верхнего края конструкции дымохода
  • опорная консоль – для обеспечения напольного или настенного основания под дымоход
  • хомуты: стеновой хомут — для надежной фиксации дымохода относительно стены; хомут для соединения отдельных частей в целую конструкцию;
  • разгрузочные платформы, устанавливаемые для распределения существующей нагрузки системы дымоотвода.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как грибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п. Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

Инструкция по монтажу сэндвич-дымохода

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа (Технология сборки и последовательной установки сэндвич-дымохода). Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу. Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции.

Дополнительная изоляция дымоходаРассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода.

Установку дымоходной системы начинают от низа к верху, то есть, от самого отопительного оборудования в помещении. Необходимо верхнюю внутреннюю трубу вставлять в предыдущую, а ту, что снаружи – надевать сверху на предшествующую. Такой способ позволяет защитить теплоизолирующий слой от сырости. Установка внутренних труб проводится «по конденсату», то есть, так, чтобы влага со стенок не проникала в швы. Эффективную герметизацию на длительный срок обеспечивает использование герметизирующего состава, с диапазоном рабочих температур от 100 градусов. Для дополнительной фиксации поворотов и стыков, швов, тройников, колен, используются специальные обжимные хомуты. Закреплять дымоход на стене нужно каждые 2 метра. Помните, что максимальная длина одного горизонтального участка не должна быть более метра. Все места прохождения перекрытия дымоходной системой обустраиваются патрубками, изолируют минватой, согласно основным нормам пожбезопасности. Регулярную прочистку канала делают, устанавливая съемную часть или ревизируя отверстия с дверкой.

Последовательность установки дымохода из сэндвич труб

Соединение сэндвич трубМонтаж дымохода из сэндвич труб начинается с подготовки всех составляющих и необходимых инструментов и состоит из трех основных этапов:
1. сборки составляющих элементов в единую систему;
2. обустройства перехода дымохода через стену;
3. вывод дымохода на крышу.

Сборка дымохода из сэндвич-труб

Собирается сэндвич труба своими руками в единую систему достаточно просто и не требует наличия специальных навыков.
При производстве сэндвич труб применяется техника, облегчающая сборку конструкции. Окончание каждой трубы изготавливается меньшего радиуса, чем основная ее часть. Зауженный участок вводится в другую трубу или тройник очень легко. Соединение закрепляется с помощью хомута.
Дополнительно место стыка можно обработать специальным герметиком, выдерживающим температурные нагрузки.

Переход дымохода через стену

На вопрос как установить сэндвич трубу, проходящую через стену, есть определенный ответ и последовательность действий:
1. небольшое пространство в стене, где планируется обустроить переход труба-сэндвич, надо разобрать;
2. место вокруг планируемого перехода дополнительно укрепляется. Это необходимо для надежности крепления дымохода. Укрепить стену можно дополнительными брусками или специальными элементами, продающимися в строительных магазинах;
3. к укрепленному отверстию монтируется кронштейн, дополнительно оборудованный полозьями, предназначенными для легкого прохождения трубы через стену;
4. к кронштейну крепиться нужный тройник или переходник, к которому в дальнейшем с обеих сторон будут подсоединены сэндвич трубы;
5. стена, вокруг места прохода дымохода отделывается сначала фанерой. Потом на этой слой крепиться асбестовый лист, который далее закрывается листом оцинкованного металла;
6. для защиты элементов крепления от коррозии, последние можно покрыть слоем лака, предназначенного для металлических поверхностей.

Проход через крышуВывод системы дымоотвода на крышу

Следующим сложным элементом сборки дымохода является обустройство прохода через крышу, при этом монтаж сэндвич трубы надо проводить по следующей схеме:
1. в крыше делается отверстие и при необходимости укрепляется;
2. в отверстие устанавливается крышная разделка – специализированный элемент, позволяющий облегчить работы по обустройству крышного прохода. Угол наклона конструкции подбирается по углу наклона крыши. Оборудование должно плотно прилегать к основанию крыши. Края элемента требуется завести под отделку крыши или под конек крыши;
Разделка необходима для обустройства прохода через крышу
3. с внутренней стороны крыши отверстие обрамляется подкрышным металлическим листом (можно использовать как специально подготовленный элемент конструкции дымохода, так и обычный металлический лист);
4. на крышную разделку крепится регулируемый фартук, который придает конструкции полную герметичность;
При помощи фартука конструкция герметизируется
5. далее к фартуку производится установка трубы сэндвич и оставшихся элементов дымохода, которые располагаются выше крыши.

Фартук дымохода  Разделка дымохода
Все элементы конструкции дымохода соединяются между собой и крепятся к стене или крыше с помощью саморезов.

Окончание монтажа

Окончательная стадия сборки дымохода заключается:
• в очистке труб от защитной пленки, предотвращающей повреждения элементов системы в процессе транспортировки и монтажа;
• в герметизации всех стыковых соединений.

Герметизация дымоходаГерметизация примыканий и соединений сэндвич-труб

Как собрать сэндвич трубу и сделать переходы через стены и дом рассказано выше. Более подробно остановимся на герметизации соединений.
Для придания соединениям прочности применяется специализированный герметик, рассчитанный на выдерживание температуры не менее 1000ºС.
Можно применять только герметик, рассчитанный на высокие температуры
Можно применять только герметик, рассчитанный на высокие температуры
Герметиком необходимо обработать:
1. при соединении внутренних труб – поверхность, располагающуюся с наружи верхней части;
2. при соединении наружных труб – весь периметр наружной поверхности;
3. при соединении труб с другими элементами конструкции – всю поверхность стыка по периметру или диаметру (в случае применения круглых сэндвич-труб).
Важно! Прежде чем приступать к использованию дымохода, необходимо на малой мощности нагревательного прибора (котла, печи, камина и так далее) проверить работоспособность всей системы: отсутствие выпуска дыма в недопустимых местах; чрезмерное нагревание элементов системы (особенно в местах прохода через стены или крышу).

Основные правила монтажа сэндвич-дымохода

1. Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается. Начинают установку сэндвич дымохода от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Ошибки монтажа дымохода
Схема установки сэндвич дымохода2. Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.
3. Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.
4. Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.
5. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.
6. Монтируя дымоход, нужно отмерять расстояния: плоская крыша должны быть под трубой не менее, чем в 50 см;если выход дымохода расположен в 1,5 метрах от конька, он должен выступать над коньком на 50 см;если выход в 1,5 — 3 метрах, его высшая точка равна высоте конька;если выход более, чем в 3-х метрах от конька, его высокий край должен быть на уровне линии, соединяющей конек крыши с уклоном в 10 градусов;если кровля из пожароопасных материалов, требуется поднять края конструкции системы хода дыма на метр- полтора над уровнем конька.

Видео-интрукция по монтажу сэндвич-дымохода



 Заключение

Дымоход, собранный из сэндвич труб, абсолютно не портит внешнего вида помещения и строения в целом . Более того, придает камину или печи современный стиль. Имея все необходимые материалы и элементы, а также подробную инструкцию, можно осуществить самостоятельный монтаж сэндвич-дымохода. Однако, гарантированное качество установки и надежную и долгую его службу, обеспечит обращение к профессионалам – Установка и монтаж дымоходов в Московской области.



Как вывести дымоход через крышу (кровлю)

Проход дымохода через кровлюНа крыше любого частного дома или бани мы можем наблюдать возвышающиеся трубы (как правило это дымовые или вентиляционные трубы). Правильно выполненный проход дымохода через кровлю обеспечивает не только безопасный вывод продуктов горения, но и гарантирует комфортное проживание в доме и безопасное проведения досуга в бане с пользой для здоровья (Установка дымохода в Московской области).

Расположение дымовой трубы и расчет длины дымохода

По сегодняшний день ведутся споры между специалистами о месте установки трубы. Одни утверждают, что она должна находиться поближе к коньку крыши.Объясняя это тем, что в таком случае основная часть трубы будет в пределах закрытого чердака, а значит, защищена от атмосферного воздействия.
   Некоторые доказывают, что лучше всего дымоход располагать на коньке. Мастера мотивируют это тем, что так удастся избежать образования снежных карманов зимой, являющихся причиной протечек. И, конечно же, монтаж такого узла прохода самый простой.
  Есть и третий вариант нахождения дымовой трубы, согласно которому предполагается некоторое удаление от центра крыши. Дело в том, что камин или печь могут быть устроены в любой части дома и тогда проще устраивать дымоход над ними. При этом варианте очень важную роль играет правильное обустройство соединения трубы с перекрытием.
Важно! Основное правило, которое надо соблюдать независимо от расположения трубы на крыше, заключается в том, что она должна возвышаться над коньком минимум на 50 сантиметров. Если же рядом с домом имеется высотное строение, то дымоход придется выводить выше его кровли.

Расположение дымохода на крышеЧто еще рекомендуют печники? Выполняя установку трубы узлы прохода не советуют располагать:
• Рядом с мансардными окнами, чтобы предупредить попадание в них угарного газа, занесенного порывом ветра
• На стыке двух скатов, образующих внешний угол – это приведет к образованию снегового кармана
• Не крепить его с кровлей жестко, так как в случае нарушения целостности крыши пострадает и труба

Два способа примыкания трубы дымохода и кровли

Причина всех неурядиц кроется в кровельном пироге современной крыши. Как известно, он имеет довольно сложную и упорядоченную структуру (начиная изнутри здания):
• Внутренняя отделка крыши
• Обрешетка
• Пароизоляция
• Стропила
• Утеплитель
• Гидроизоляция
• Контробрешетка
• Гидроизоляция
• Кровельный материал

Проход дымохода через крышуБольше всего проблем возникает при организации выхода дымохода через уже готовую утепленную крышу. Так как она состоит из многих слоев – это и утеплитель, и изоляционные материалы, а также обрешетка и само кровельное покрытие.
  Главное условие при устройстве прохода – безопасность деревянных конструкций крыши, их защита от соприкосновения с горячей трубой. Чтобы свести к минимуму вероятность соприкосновения кровли предлагаются, в основном, два решения.

Первое из них – устроить вокруг дымохода собственную стропильную систему. С боков при этом устраивают стропильные ноги, а сверху и снизу – поперечные балки того же сечения, что и стропила.
    Промежуток между деревянными конструкциями и трубой набивается негорючим материалом – какой-нибудь из разновидностей минеральной ваты (базальтовой, например).
К влаге такие материалы обычно менее чувствительны, чем традиционные полусинтетические утеплители для кровли, поэтому отсутствие гидроизоляции на них скажется не так сильно.
   Данный способ создает для дымохода своеобразный изолированный от прочих конструкций крыши, канал. При этом вокруг созданной для трубы стропильной системы слои паро- и гидроизоляции расшиваются по балкам и обрешетки обычным образом – подворачиваются, и крепятся скобами или гвоздями.
   Для надежности стоит прогерметизировать места расшивки скотчем или уплотнительными лентами. Однако все же остается угроза нарушения циркуляции воздуха под кровлей.
  Чтобы ее избежать, рекомендуется выше и ниже по скату установить штатные для данного материала покрытия вентиляционные детали – аэрационные решетки, вентчерепицы или им подобные.

Важная информация! При ширине дымохода (по наружному габариту, перпендикулярно стропилам) от 800 мм, выше по скату должна быть устроена разуклонка – собственная небольшая кровля, отводящая снег и воду от трубы.
Это достаточно трудоемкое занятие, поскольку разуклонку необходимо обеспечить всеми слоями изоляции, и совместить с основной кровлей при помощи фигурных элементов.
Поэтому лучше постараться сделать трубу меньшего габарита.

Проход дымохода сэндвич через кровлюВторой способ организовать для дымохода проход через крышу – использовать специальные металлические комплекты, которые предлагают сейчас многие производители.

Называется деталь, которая в итоге получается, разделка. Она включает в себя несколько комплектующих, каждая из которых выполняет определенное предназначение.
Принцип действия этой оснастки, в общем-то, тот же.

  Называется это устройство модульным дымоходом, и состоит из следующих частей, выполненных из нержавеющей стали:

1. Дефлектор – аэродинамическое устройство, которое, используя поток поднимающегося горячего воздуха, усиливает тягу в дымоходе
2. Хомут под растяжки – труба может быть довольно высокой, и потребовать дополнительного закрепления на крыше
3. Юбка – поскольку диаметр трубы заведомо несколько меньше, чем у стального фартука, через который она проходит, место выхода защищают от осадков юбкой
4. Кровельный проход – это, собственно металлический лист, непосредственно укладываемый на крышу, с приваренным фартуком.

Это устройство привлекательно тем, что проще вписывается в общий вид крыши, покрытой современными кровельными материалами, создает меньший проем в кровле, и более технологично в установке.


Последовательность вывода трубы дымохода

Чтобы правильно выполнить монтаж дымохода через крышу необходимо предпринять следующие шаги:
1. Выбрать точку прохода
2. Подготовить каркас кровли
3. Прорезать отверстие в скате крыши

Первый этап был подробно рассмотрен выше, поэтому остановимся на двух последних. Итак, как провести дымоотвод через крышу?
   Для этого придется вмешаться в структуру ее каркаса.
А значит потребуется:

• Отступив от стропильной ноги расстояние составляющее размер трубы плюс 0,5 м смонтировать на нем такую же конструкцию параллельно первой
• Используя отвес спроецировать стропильную балку на плоскость перекрытия чердака и отмерить от этой точки 1,5 м в сторону уклона кровли, перенеся эту отметку на стропило – это будет центральная ось трубы
• Отступив от этой точки расстояние составляющее внешний радиус дымохода плюс 0,25 м смонтировать там верхнюю балку перпендикулярную кровельному стропилу
• Таким же образом рассчитывается и месторасположение нижней балки

В итоге получается силовой короб сформированный из стропил и балок, причем его стороны будут равны увеличенному на 0,5 м диаметру трубы.
Далее переходят к вскрытию кровли. Для этого во внутренней точке углового сопряжения стропила и балки сверлят сквозное отверстие, такую же операцию проводят в оставшихся трех углах короба. После очерчивания границ приступают к вскрытию слоев кровельного пирога.
      Данную операцию выполняют:
• Надрезая слои по внутреннему периметру короба
• По диагонали

Вскрыв кровлю,выполняют проход крыши дымоходом. Для этого материал отгибается наружу, а изоляция – вовнутрь и вставляется труба. Со стороны крыши на нее надевается теплоизолирующий пояс и фиксируют конструкцию. Потом заделывают короб и засыпают в него керамзит. И последним штрихом становится герметизация стыков и устанавливается на трубу дымохода крышка. Вид материала кровли играет не последнюю роль в устройстве узла прохода дымохода через крышу. Сегодня рынок кровельных материалов очень большой и проход дымохода через каждый вид кровли имеет ряд своих особенностей, которые необходимо знать при монтаже дымохода. Чтобы в конечном счете примыкание дымохода с кровлей было герметичным, пожаробезопасным и выглядело эстетично и красиво.


Правила монтажа дымохода через крышу

Не все владельцы домов знают о некоторых особых требованиях СНиПа в отношении стальных труб для печей (соответственно, и каминов).
   Применение металла допускается только в том случае, если температура выходящих газов не превышает 500 °С.
Для печей, которые топят углем, его использовать запрещено вообще. Для асбестоцементных труб температура понижается до 300 °С, а запрет по поводу угля также действует.

Также дымоходы домов, где топка осуществляется дровами или торфом, должны быть защищены искроуловителем из металлической сетки сечением 5х5 мм
   И в случае заводского прохода, и если дымоход кирпичный или бетонный – его нельзя жестко крепить к кровельным конструкциям. В случае различных деформаций крыши, воздействия погодных условий жесткое крепление может передать усилие на дымоход и разрушить его. Все соединения с кровлей выполняются на гибких элементах.
   Но указанный СНиП прямо запрещает располагать легковоспламеняющиеся элементы кровли ближе 130 мм в свету от кирпичных, бетонных, или керамических в теплоизоляции труб.
    Для керамических труб без теплоизоляции это расстояние почти вдвое больше –250 мм. Если учесть, что имеется в виду расстояние по всему периметру трубы, и прибавить ее собственные размеры – получается достаточно большая дыра в кровле, которую нельзя заполнять «горючкой», в том числе – и изоляцией.
Еще расширяет площадь «поражения» необходимость устройства на трубе в месте прохождения специального утолщения – отступки.

Вывод дымохода через крышуВывод дымохода через крышуПроход трубы через крышу


Форма дымохода при выведении через кровлю

Узел обустраиваемого прохода дымохода через кровлю может быть разным по форме. Это зависит от того, какой материал применялся при возведении самого канала.
Труба обычно имеет форму:
• Прямоугольника
• Квадрата
• Круга

Первые два вида создаются при возведении кирпичного дымоотвода и блочных материалов. Применение маталотруб или труб из нержавейки, а также асбесто — цементных изделий приводит к созданию круглых форм.
  Какой бы ни была форма дымоотвода, обязательно нужно устанавливать колпак на трубу дымохода для защиты внутренних поверхностей канала от воздействия атмосферных осадков. На металлических, а также асбоцементных трубах защитой служат специальные зонтики, а над кирпичной кладкой размещается конструкция с закрытой верхней частью и отверстиями по сторонам.
  Основное правило, которое надо соблюдать независимо от расположения трубы на крыше, заключается в том, что она должна возвышаться над коньком минимум на 50 сантиметров.
   Выход дымохода через кровлю обустраивается защитным фартуком. Он, как правило, сделан из оцинкованного металла, который сверху покрыт специальным полимерным металлом. Такой вариант хорош для труб прямоугольного или квадратного сечения.

Вывод трубы через крышу   Вывод трубы через крышу


Герметизация стыков и примыканий дымохода с кровлей

Вид материала кровли играет не последнюю роль в устройстве узла прохода дымохода через крышу, в статьях приведенных ниже мы постарались максимально подробно рассказать о выводе трубы дымохода через основные и популярные сейчас разновидности кровельных материалов – Проход дымохода через мягкую кровлю, Проход дымохода через кровлю из металлочерепицы, Проход дымохода через кровлю из профнастила, Проход дымохода через кровлю из шифера (асбесто-цементные листы), Проход дымохода через кровлю из рубероида, Проход дымохода через металлическую кровлю (сталь листовая оцинкованная, медная кровля) . Сегодня рынок кровельных материалов очень большой и проход дымохода через каждый вид кровли имеет ряд своих особенностей, которые необходимо знать при монтаже дымохода. Чтобы в конечном счете примыкание дымохода с кровлей было герметичным, пожаробезопасным и выглядело эстетично и красиво.

Проход дымохода через кровлю Примыкание кровли Кровельная проходка

Защитить трубу дымоотвода от попадания воды в щели в где идет прохода через черепицу можно с помощью ленты эластичной специального назначения, выполненной на базе свинца и алюминия. На ее обратной стороне имеется клеящий состав.
Своей нижней частью лента крепится к кровле, а другой – к трубе дымоотвода. Приклеенный на трубу дымохода участок ленты прижимается жгутом из металла, а отбортовка дополнительно уплотняется герметиком и значить полностью исключается проникновение воды под защитную ленту.
Через кровельное покрытие обустраивается проходник дымохода обустраивается идентичным способом. Но вместо эластичное ленты применяют ендовый ковер. Так же же принципу устраивается изоляция дымохода при проходе через металлочерепицу. При таком варианте фартук изготавливается из листового материала, похожих по цветовой гамме на покрытие крыши.


Заключение

Производить монтаж дымоотвода сквозь крышу не так просто, как может показаться на первый взгляд. Существует много нюансов,несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. Возводя дымоход следует заранее изучить все этапы работ и проконсультироваться у профессионала, чтобы в сразу после сборки не пришлось производить ремонт.

Как вывести дымоход через стену в бане, в деревянном доме

Размещение дымохода снаружи имеет следующие преимущества: экономия пространства внутри здания, легкость монтажа. Помимо достоинств у наружного дымохода есть и недостатки: обязательно использование утеплителя, происходит преимущественно обогрев улицы, а не помещения. Проход дымохода через стену должен быть выполнен по особым правилам (Установка дымохода в Московской области).

Вывод дымохода через стенуЧто нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые должны быть учтены при его обустройстве.

Первое – там, где будет проходить канал не могут находиться коммуникации.
Второе – места, в которых выполнен проход дымохода через стену закрывают защитным кожухом, но лучше заштукарить, предварительно заполнив пространство теплоизоляционным материалом.
Третье – крепления дымохода устанавливаются с промежутком в 60 мм.
Четвертое –для такой конструкции обычно применяются двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.

Изучив перечисленные выше правила вы сможете смонтировать сэндвич дымоходы проходящие через стену в соответствии с установленными нормативами. Это будет конструкция, идеально справляющаяся со своими функциями, а значит способная сделать эксплуатацию оборудования эффективной и безопасной для окружающих.

Правила монтажа наружных труб дымохода

1. Диаметр дымоходной трубы необходимо выбирать по мощности отопительного котла.
2. Очень важно правильно определить высоту будущего дымохода, иначе неминуемо в дальнейшем возникнут проблемы с тягой.
3. Дымоход к отопительному прибору подключается при помощи колена, трубы либо тройника.
4. По длине горизонтальный участок дымохода не должен превышать одного метра.
5. Наружный дымоход всегда изготавливается из трубы, сделанной из нержавеющей или же эмалированной стали.

Необходимые для монтажа инструменты и материалы:
— дрель и набор различных сверл,
— алюминиевая лента,
— болгарка,
— заклепочник,
— хомуты и уголки;
— вольфрамовый электрод;
— термостойкий герметик;
— дюбели.
— кронштейны.

Проход трубы через стену    Проход трубы через стену


Монтаж дымоходаЭлементы дымохода:

— отопительное оборудование;
— отводы;
— заслонки;
— смотровые окна;
— подставка под тройник;
— теплоизолированные тройники, сделанные из нержавеющей стали.

Особенности установки внутренней конструкции дымохода

Отличием горизонтальных дымоходов является их наиболее эффективное прогревание. Объяснить это достаточно легко. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, то прогрев улучшается. Но в случае, если выполняется установка дымохода через стену не допускаются острые углы в конструкции, так как они могут приводить к завихрениям.

Важна для горизонтальной конструкции и толщина швов. При наличии даже небольшой разницы изменяется внутреннее сечение. Ну и конечно же недопустим засор трубы сажей, иначе ухудшится тяга.

Этапы монтажа дымохода

Как через стену установить дымоход? Монтаж начинается от отопительного прибора с соединения трубы и котла, а далее переходят непосредственно к установке конструкции. Как через стену вывести дымоход? Для этого производят подготовку места его прохождения выполнив сначала разметку, а затем проделав отверстие для проходного патрубка.
  Дымоход через стенуСледующий этап – монтаж патрубка. Он крепится в выполненном в соответствии с его размерами проеме с обязательной изоляцией их фольгированной минеральной ваты.
А далее идет процесс соединения дымовой трубы с отопительным аппаратом. Берется 3-х секционное колено, производится его стыковка с тройником при помощи переходного элемента.
     Как через стену сделать дымоход если нужно изменить его направление? В данном случае используют тройник с очистным стаканом, который легко демонтировать для последующей очистки. Он фиксируется кронштейном.
     Затем газовыводящая труба фиксируется на поверхности стены специальным креплением с промежутком между элементами не более 2 м.
Последним этапом становится вывод конструкции через свес кровли. При этом необходимо знать, что в месте вывода не допускается выполнять состыковки элементов трубы между собой. По окончании монтажных работ над дымоходом устанавливается защитный зонт, предохраняющий от попадания осадков внутрь конструкции.

Проход трубы дымоотвода через деревянную стену

При необходимости установки трубы через бревенчатую конструкцию здания потребуется обязательная ее изоляция негорючим материалом (асбестом или кирпичом).
  Это делается согласно правилам пожарной безопасности и позволит эксплуатировать систему отвода газов долго с минимальными затратами на обслуживание и ремонты.
Оптимальный вариант –вертикальный монтаж дымохода через деревянную стену, предполагающий использование одной трубы без изгибов и поворотов. Для регулировки тяги в ней устанавливается шибер.

Крепление дымохода выполняется через одинаковые промежутки, не превышающие 1 м, а горловина накрывается защитным колпаком.
  И помните, что монтаж системы удаления газов ответственная процедура, готовится к которой нужно основательно. Ведь от правильности его выполнения зависит функциональность и эффективность работы всей системы.

Выбор диаметра трубы дымохода. Советы профессионалов

Прежде, чем приобретать и устанавливать систему отвода продуктов горения необходимо определить мощность отопительного аппарата. От него зависит диаметр трубы.
Расчет высоты конструкции выполняют для получения хорошей тяги без которой эффективная работа оборудования невозможна. Дымоход проходящий через стену не может быть, как слишком коротким, так и длинным.

В первом случае в помещение будут попадать дым и копоть, а во втором быстро расходоваться топливо. При большой тяге работа оборудования становится неэффективной, потому что вместе с газами из помещения выводится и тепло.
  Чтобы избежать таких ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Подключать дымоход к котлу следует с использованием соответствующих ему элементов – колена, тройника или трубы.
  А тем, кто устанавливает отопительное оборудование в уже построенном доме следует знать, что классический вариант монтажа сделать будет очень сложно. В таком случае наилучшим решением является вывод дымохода через стенуи установки трубы снаружи здания.

Правила монтажа дымохода    Правила монтажа дымохода
  Такая конструкция требует обязательной изоляции, потому что при сильном нагревании температурные нагрузки будут приводит к разрушению стены.

Вывод дымохода через стену

И может быть выполнена двумя способами:
• Используя телескопический узел прохода дымохода через стену (трубы в диаметре превышающей основную, по краям которой установлены защитные пластины)
• В заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке утепленных труб)

Вывод

Дымоход в несущей стене – для готового дома самый простой и относительно недорогой вариант. Он избавит владельца от сложностей в проходе дымохода через кровлю и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.

Главное – правильно подобрать параметры конструкции и выполнить их соединение. Ведь при малейших допущенных в процессе монтажа ошибках работа всего отопительного оборудования может стать неэффективной, а порой и опасной.

Проход трубы дымохода через стену - видео инструкция

Монтаж дымохода в бане, в парилке, в доме

Правильный монтаж дымохода и установка дровяной печи в бане – это работа для специалистов, знающих все тонкости монтажа и разбирающихся в большом многообразии дымоходов, труб, каминов и печей как для бани, так и для домов.
  Наши специалисты не только сделают монтаж трубы дымохода, но проведут расчет для хорошего прогрева помещения и надежного дымоудаления, выберут подходящую дровяную печь.
  Монтаж дымохода конечно же лучше всего совместить с процессом возведения самого дома, предварительно учтя все нюансы пожарной безопасности, практичности и его лучшего функционирования еще на этапе проектирования здания. Так вы получите достоверную гарантию того, что дымоход не станет невольной причиной плохой тяги, задымления помещения и проникновения угара (Ремонт дымохода в бане).
