Особое значение в последнее время придается увеличению функциональности построек с сохранением привлекательного внешнего вида. Этим целям как раз и служит сделанная своими руками ломаная крыша, которая позволяет дополнительно создать жилое пространство, организовав с максимальным комфортом мансардное помещение. Ломаной крышей выступает тип кровли, который является одним из самых сложных для проектировки и строительства. Тем не менее, это не делает данный тип кровли менее популярным.
Оглавление:
- Понятие ломаной крыши
- Устройство ломаной крыши
- Виды ломаных крыш
- Форма ломаной крыши
- Возведение ломаной крыши

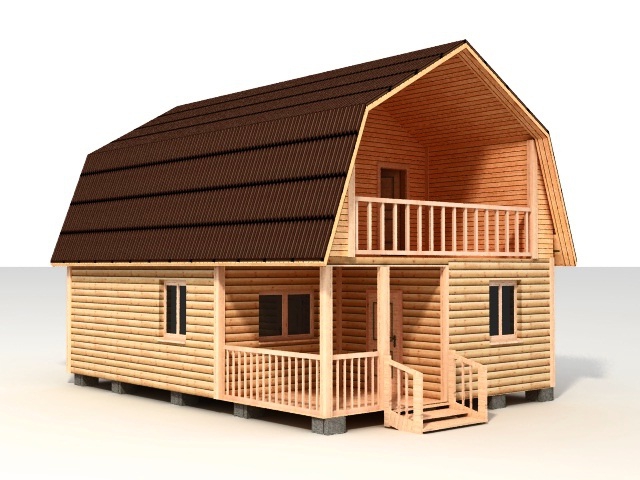

Понятие ломаной крыши
Ломаными называют крыши из-за своей формы и большого числа ломаных линий. По своей сути, ломаная крыша – это разновидность двухскатной крыши, которая позволяет получить на мансардном этаже большую площадь жилого пространства. Но для многих застройщиков организация дополнительного пространства не слишком важна, им просто такая форма крыши больше нравится, чем традиционная двухскатная.
Ещё одно преимущество строительства ломаной крыши кроется в возможности получения на мансардном этаже высокого потолка. То есть такую конструкцию можно сделать выше, чем обыкновенную двускатную, которая зачастую не выдерживает ветровую нагрузку из-за слишком крутых углов наклона. Подобные возможности обеспечены переломом на скате: верхняя часть, что является более уязвимой ввиду восприятия ветровой нагрузки, наклон имеет небольшой, а вот нижняя часть резко опускается вниз.
Осуществить монтаж и ремонт крыши любой сложности качественно и недорого Вам поможет наша компания. Мы работаем на территории всего юго-западного Подмосковья - Наро-Фоминск, Троицк, Одинцово, Подольск, Чехов.

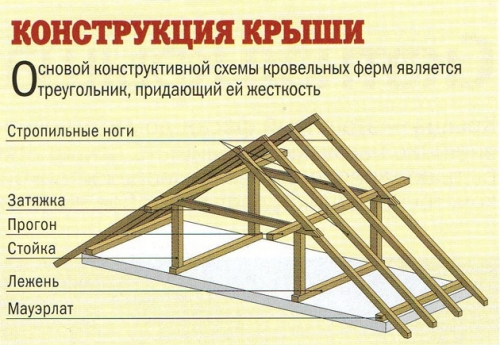

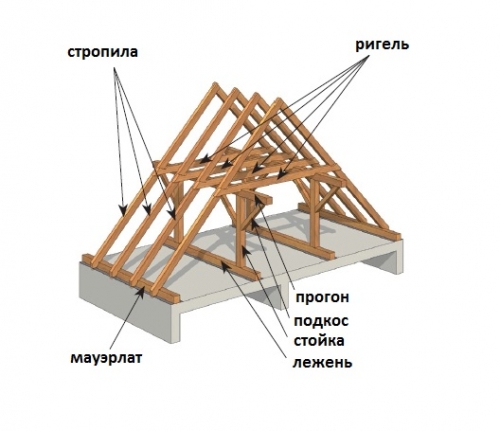

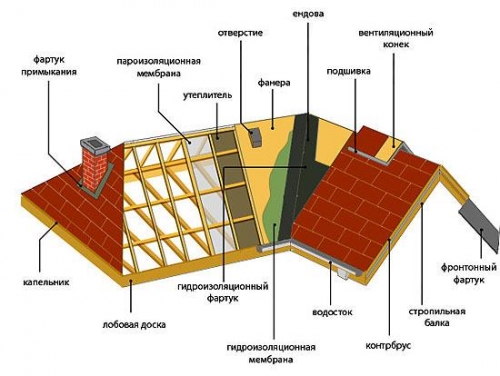

Устройство ломаной крыши
Максимальной популярностью пользуется четырехскатная ломаная крыша, потому что именно такая конструкция идеально в себе сочетает невысокую сложность строительства стропильных систем и максимально эффективное использование жилого пространства. При подобном подходе с минимальным вложением денежных средств можно дополнительно получить полноценные комнаты, что полностью пригодны для проживания в любое время.

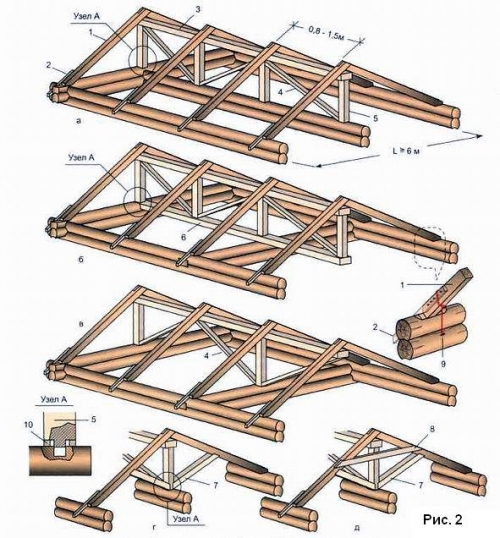

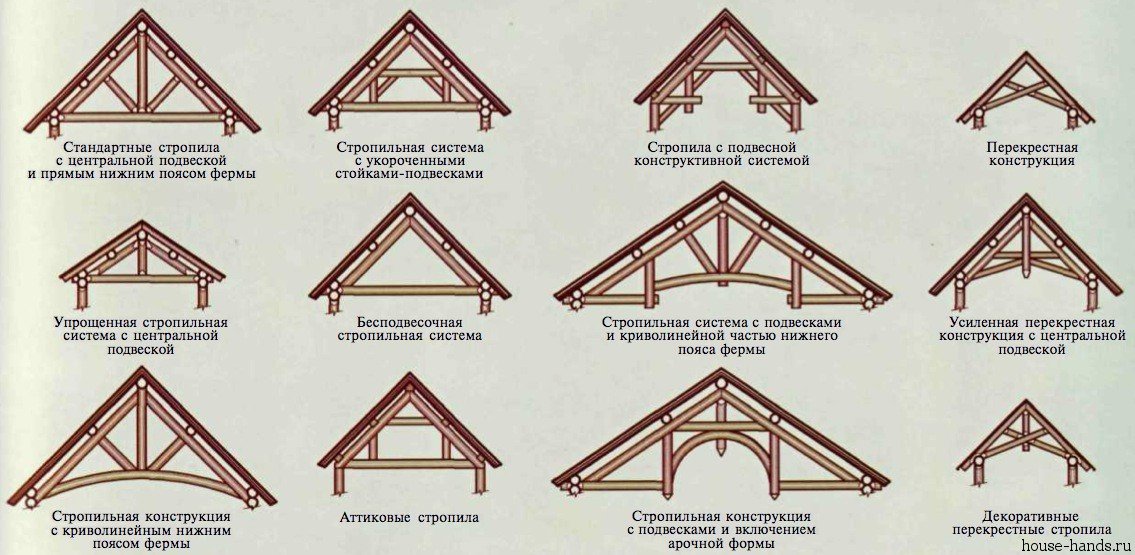

Устройство ломаной крыши подразумевает наличие достаточно габаритных стропильных конструкций, но так как при ее строительстве принято использовать модульную методику монтажа, можно собрать всю систему без применения сложной грузоподъемной техники. Стойки и стропила обрезаны под определенным углом в месте переломов скатов. Для крепления узлов всей системы используются фанерные «косынки», которые имеют толщину не больше 2 сантиметров.
Подобная конструкция четырехскатной крыши отлично подходит для домов с относительно небольшими габаритами, где не получится сделать ломаную крышу сложной формы. А для больших построек обычно создают немного другую стропильную систему.

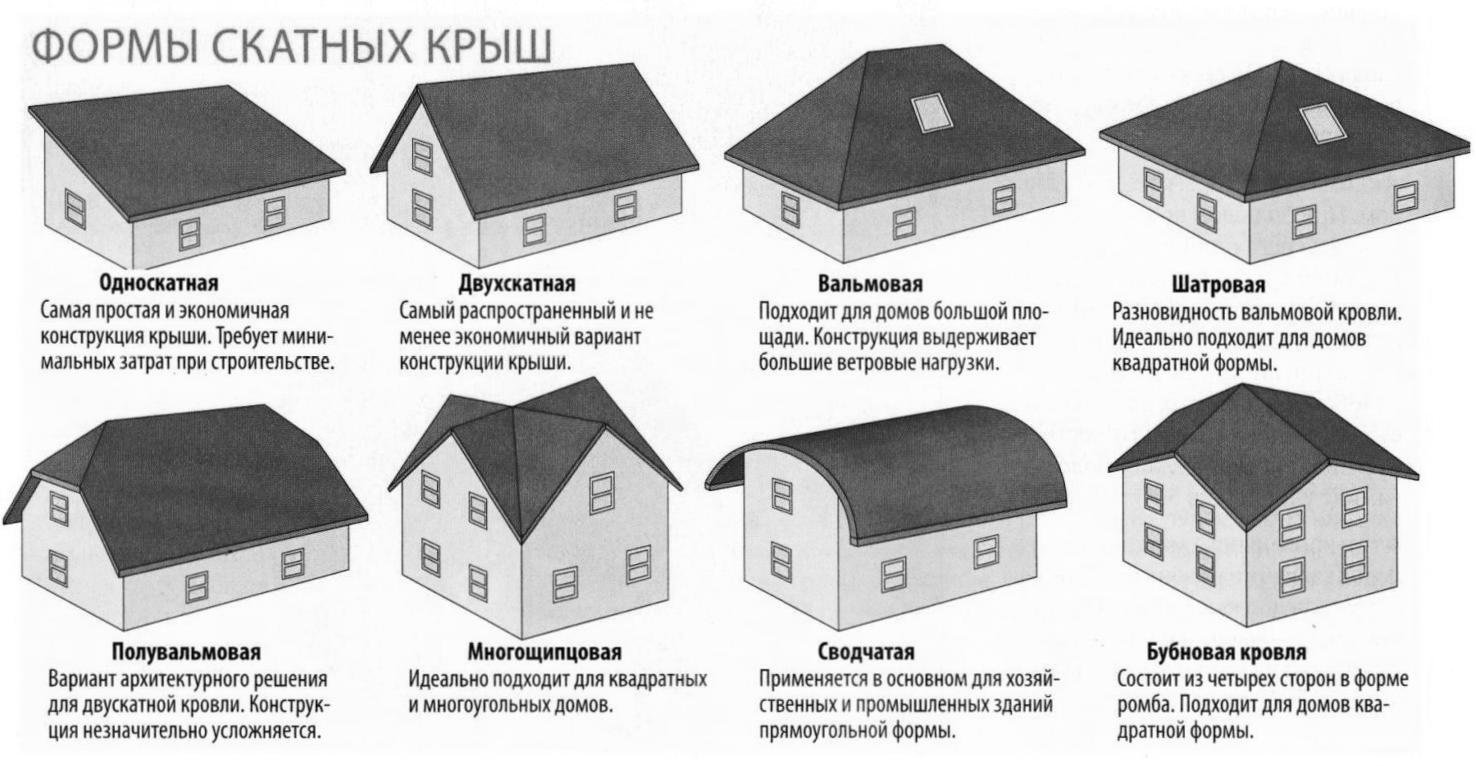

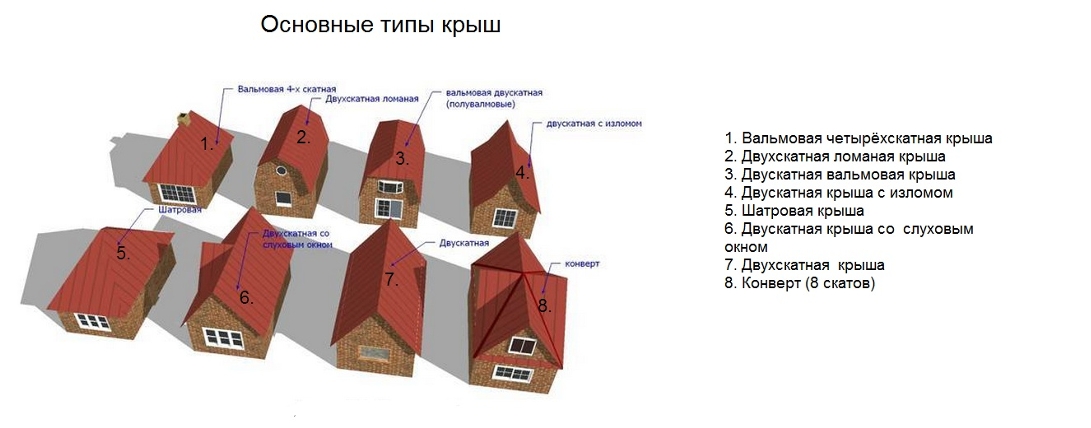

Виды ломаных крыш
Различают несколько видов ломаных крыш зависимо от количества скатов: односкатные, двухскатные, трех- и четырехскатные. Как правило, от подобного параметра зависит комфортабельность проживания в доме, а также надежность постройки.
Ломаная крыша включает 2 ломаных ската. Односкатная крыша представляет из себя некую наклонную плоскость, закрепленную на стенах различной высоты. Подобное решение является самым распространённым, потому что предполагает создание достаточно простой стропильной системы.
Двухскатная крыша состоит из 2 скатов, направленных в диаметрально противоположные стороны. Подобная разновидность организации мансарды также выступает весьма популярной. А всё потому, что данный тип кровли является очень качественным в использовании. Сводчатые крыши характерны, как правило, для жилых домов прямоугольной формы.
Трехскатная ломаная крыша в торце имеет 1 вертикальную стену, а второй торец изготавливается с такими изломами профиля, какие имеют и боковые скаты крыши. Подобная конструкция отличается меньшим весом из-за отсутствия одной капитальной стены. К тому же трехскатную крышу обустраивают, когда сопрягается крыша мансарды с крышей другой части жилого дома.
Четырехскатная крыша имеет в своей конструкции ломаные профили по всем 4 скатам стены. Это самый сложный вариант ломаных крыш с технической точки зрения. Зато они обладают самым легким весом.
Впрочем, если принципиально для застройщика, то можно сделать и семиугольник. Но проекты ломаных крыш с подобным изломом профиля на практике используется крайне редко из-за сложностей, что возникают в установке стропил и монтаже кровельного покрытия.
Форма ломаной крыши
Формы ломаной крыши бывают абсолютно разными. Такие крыши в большинстве случаев имеют вид параболы и встречаются чаще всего в частных прямоугольных домах. Скаты имеют трапециевидную форму по длинным сторонам и треугольную форму по коротким. Зачастую чертежи ломаной крыши и её стропильной системы бывают намного сложнее, и в них появляются диагональные стропила.
Полувальмые конструкции считаются разновидностью четырёхскатной ломанной крыши. Полувальма представляет собой некий торцевой скат, торец двускатной крыши его срезает не целиком, а лишь нижнюю и верхнюю её часть.
Крыша при нижнем расположении имеет форму трапеции, а при верхнем – треугольника. К шатровым крышам причисляют такие разновидности, как конические, купольные и пирамидальные конструкции. Зачастую устанавливают такие ломаные крыши для зданий круглой и многоугольной формы.
Возведение ломаной крыши
При всей сложности ломаной крыши конструкцию можно построить своими руками. Определившись с размерами изделия и схемой ломаной крыши, можно приступать к её возведению. Конструкции мансарды имеют много особенностей, которые отличают их от остальных кровель. При неправильном монтаже крыша может протекать, иметь плохую вентиляцию, сверху может скапливаться дождевая вода, лед и снег.
Выбор материала
Стропильную конструкцию для ломаной крыши рекомендуется изготавливать из деревянных материалов, что помогает существенно облегчить несущую конструкцию. В данном варианте использование железобетонных конструкций и металлических профилей не желательно.
Для формирования стропильной конструкции требуется деревянный брус, который отличается оптимальной влажностью. Для строительства преимущественно используется дерево хвойных пород, как недорогой и самый мягкий материал. Для формирования обрешетки нужна обрезная доска.
Чем легче вес кровли, тем в конечном итоге надежнее будет вся ломаная крыша. К таким материалам относят металлочерепицу, мягкие кровли, оцинкованное железо и камышовые полотна. Соединение стропильных конструкций производят с помощью металлических скоб и кронштейнов, закрепленных саморезами.

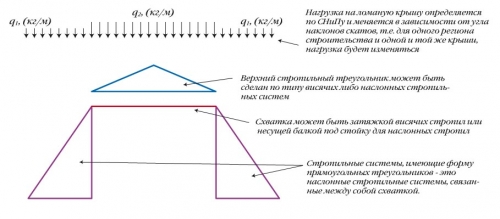

Расчёт размеров
Перед строительством ломаной крыши следует произвести довольно точный расчет. Малейшие погрешности при распределении нагрузок могут спровоцировать некачественное создание несущей конструкции, которая не выдержит весь вес кровли и стропильных ног. Чтобы правильно произвести расчёт, необходимо иметь под рукой: проект конструкции крыши, калькулятор и рулетку.
Точно измерьте все размеры ломаной крыши и перенесите их на эскиз. Крышу подобного плана лучше разбить на несколько разных геометрических фигур - трапеций, прямоугольников и треугольников. Далее измерьте площадь каждой фигуры, и посредством их суммирования получится узнать общую площадь мансардной крыши.
Чтобы в процессе строительства не столкнуться с нехваткой кровельного материала, нужно произвести его детальные расчёты. Это также поможет сэкономить деньги, не переплачивая при этом за лишний материал. Вы уже знаете общую площадь крыши, поэтому легко сможете высчитать, сколько потребуется для строительства листов кровельного материала. При расчетах нужно учитывать все тонкости кровельного каркаса и наличие карнизов с коньками.
Защита древесины
Перед тем, как делать ломаную крышу и формировать стропила, рекомендуется защитить древесину от излишней сырости и побеспокоится о предотвращении процессов, что поддерживают горение. Для этого необходимо все конструкции обработать перед началом монтажа антисептиками и противопожарными составами.
В арсенале защитных средств сегодня находится много составов, которые препятствуют гниению деревянных конструкций. Наносят составы в несколько слоев с помощью широкой кисть, чтобы они наиболее глубоко проникли в древесину. При работе с подобными активными веществами стоит защищать руки и органы дыхания маской и специальными перчатками.
Расположение балок перекрытия
Перед началом размещения балок перекрытия стоит обязательно посмотреть видео о ломаной крыше своими руками. Затем установите мауэрлат и балки перекрытия.
Сечение балок перекрытия выберите 100 на 200 миллиметров. По двум линиям стойки выставите строго вертикально крайние балки из бруса, затем натяните шнурки и установите промежуточные.
Между ними допускается расстояние не больше 3 метров. Все стойки принято закреплять временными распорками. Высота стоек выбирается на 10 сантиметров больше планируемой высоты потолков в комнатах.
Хочется отметить, что когда делают новую крышу на старом доме, часто при взгляде сверху на разложенные балки перекрытия не получается строгий прямоугольник. С целью облегчения работы необходимо поставить стойки таким способом, чтобы из них обязательно получился прямоугольник.
Каркас боковых стен
Положите сверху на стойки прогоны из доски и установите оставшиеся стойки. Полученные конструкции будут выполнять функции будущего каркаса боковых стен мансарды. На прогоны установите и прикрепите затяжки. Под каждую из них по средине пролёта принято ставить временную подпорку, чтобы при монтаже стропил верхних скатов можно было спокойно ходить по затяжкам и не бояться, что они сломаются.
После установки всех затяжек скрепите их сверху доской, и конструкция в результате станет более жёсткой. Следуя инструкции, как правильно построить ломаную крышу, стоит установить боковые стропила и заглушки для утеплителя, после этого можно заняться установкой стропил верхних скатов.
Установка верхних скатов
Для начала нужно сделать шаблон стропил. Возьмите нужный обрезок доски и закрепите его временно на крайнем ригеле в вертикальном положении. Один из верхних углов доски должен точно совпадать с геометрическим центром ломаной крыши. Изготовьте по шаблону 2 стропила и установите их, закрепляя подкосом.
Дальше нужно поставить все остальные стропила. Если вас интересует, как построить ломаную крышу согласно традиционному варианту, то запомните, что на крышу достаточно установить 4 подкоса - по 2 в различных направлениях. Остальные пары пока не создана обрешётка временно скрепите дюймовой доской. Согласно рисунку нашиваются подвески, которые и предотвращают провисание затяжек, когда вы уберете временные подпорки.
После этого нужно установить каркас фронтона и обшить его, сделать карнизы, обрешётку, фронтонные отливы и свесы. Дальше следует очередь кровельных работ. После соединения всех элементов конструкции нужно дополнительно обработать их для предотвращения губительного воздействия влаги.

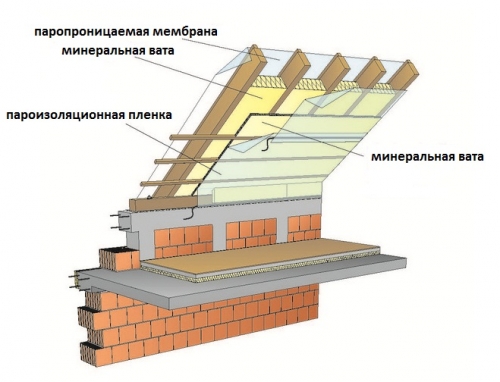

Гидроизоляция и утепление кровли
Для создания в мансардном пространстве комфортной атмосферы и уменьшения энергетических затрат на отопление помещения стоит позаботиться о гидроизоляции кровли. Предпочтительней использовать специальный «кровельный пирог», который позволяет создать оптимальную влажность. Как он выглядит можно узнать, просмотрев видео о ломаной крыше.
На обрешётку сначала установите специальную подкровельную или гидроизолирующую плёнку. Сверху на неё уложите любой утеплитель – насыпной, рулонный или в матах. На него уложите слой толя, который нужно крепить к обрешётке с помощью дюбелей. Затем располагается второй ряд обрешётки.
Кровельные работы

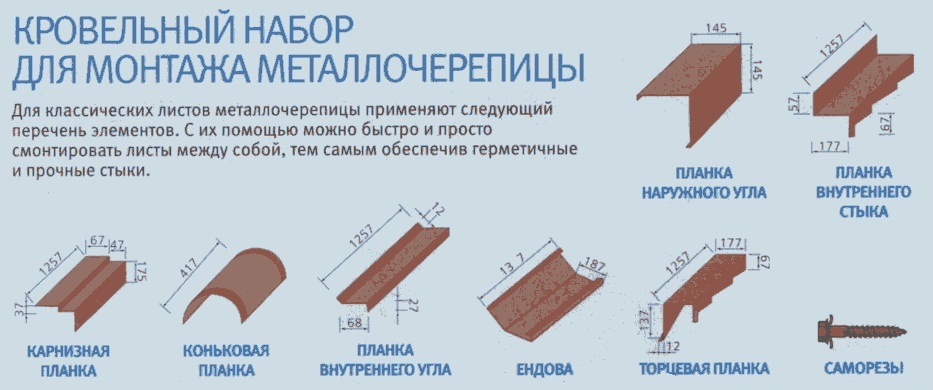

После того, как ломаная крыша сделана, а строительные работы по утеплению и гидроизоляции кровли окончены, наступает пора выбора кровельного материала. Не зависимо от того, что кровля ломаной крыши имеет в своей конструкции несколько углов наклона, установку кровельного материала принято производить по обычной технологии.
Систему обрешетки накладывают на специальные контррейки, позволяющие создать естественную вентиляцию кровли. Организовывая обрешетку, нужно следить за строжайшим соблюдением геометрических размеров с целью облегчения монтажа кровельного материала, который следует проводить в соответствии с требованиями СНиП и технологией, что рекомендована изготовителями.
Такие крыши не желательно покрывать медной черепицей или железом, потому что в помещении летом становится очень душно и жарко, несмотря на наличие большого количества окон. После монтажа кровли можно приступать к установке водостоков.
Водоотливы для крыши
При устройстве ломаной крыши совершенно необходимы водоотливы. Их предназначение кроется в отведении воды, которая льется с крыши, от фундамента и стен здания. Срок эксплуатации дома без водоотливов станет крайне непродолжительным. Водоотливы для ломаной крыши можно сделать из пластика, цветных металлов или оцинкованной стали. Некоторые производители такие водоотливы покрывают специальными полимерными покрытиями, повышающими устойчивость материала к воздействию коррозии.
Сегодня в продаже можно встретить также пластиковые водоотливы, которые отличаются низким уровнем стоимости, незначительным весом, низким уровнем шума под ветровой нагрузкой, различными вариантами цвета и дизайна. Современные пластиковые системы для отвода воды являются устойчивыми к температурным перепадам.
Конечно же, на фото ломаных крыш более привлекательно смотрятся водоотливы из цветных металлов - меди, алюминия или титана. К тому же они характеризуются высоким уровнем устойчивости к коррозии. Но их стоимость слишком высока для среднестатистического застройщика.

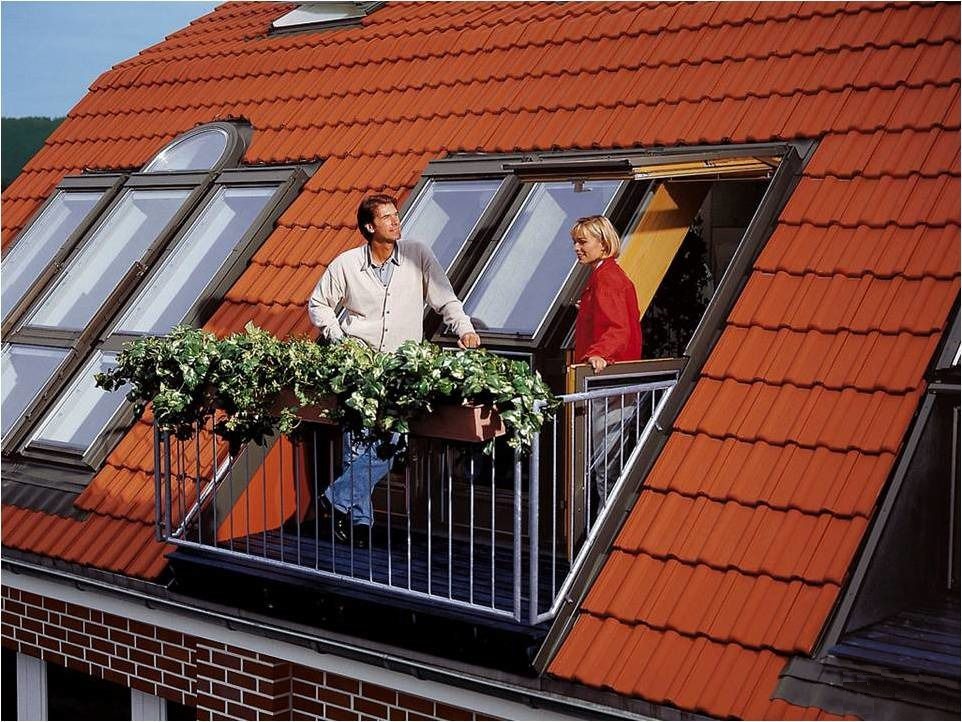

Установка мансардных окон
Без естественного освещения мансарда не станет полноценной жилой комнатой. Нужно установить мансардные окна, что имеют специальные рамы, к которым предъявляются достаточно жёсткие требования. Так как такие конструкции принято устанавливать в крыше, их устройство должно подразумевать отличную гидроизоляцию, потому что выпадают на них большие нагрузки от осадков.
Мансардные окна обычно изготавливаются из ПВХ или дерева. Стеклопакеты к таким конструкциям должны быть энергосберегающими, они покрыты специальной пленкой, которая способна защищать их от повреждения и грязи. Удобным должен быть и механизм открывания окон, потому что их довольно тяжело мыть.
Остекление мансард характеризуется своими особенностями. Площадь окна при вертикальном освещении должна составлять 1/8 площади крыши. Такое соотношение при встроенных окнах достигает 1/10. Окна можно устанавливать в один или несколько рядов, они могут быть комбинированными.
Важным моментом при монтаже мансардных окон выступает заделка откосов - они немного выдаются над поверхностью ломаной крыши. Желательно установить специальные проставочные бруски, что должны располагаться между пароизоляционной плёнкой и гипсокартоном. Это позволит предотвратить появление конденсата и создать требуемый поток воздуха. Саму пароизоляционную плёнку следует устанавливать по всему контуру мансарды и окна, в ней не должно быть лишних отверстий и щелей.
Таким образом, возведение ломаной кровли - достаточно сложная технологическая операция, и если соответствующих навыков вы не имеете, следует эти работы поручить специалистам. Но если вы настроены решительно, наши рекомендации и инструкции, что освещают вопрос, как правильно сделать ломаную крышу, помогут самостоятельно реализовать проект и позволят построить красивую ломаную крышу при минимальных капиталовложениях.
